О товаре

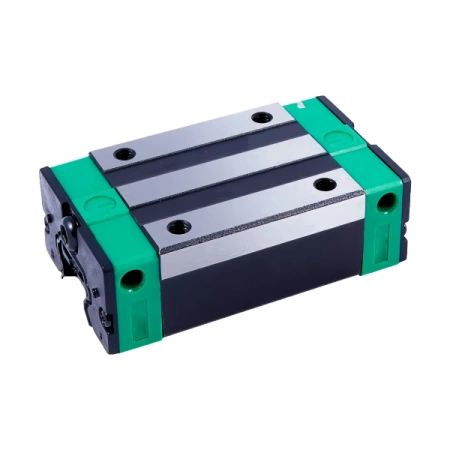

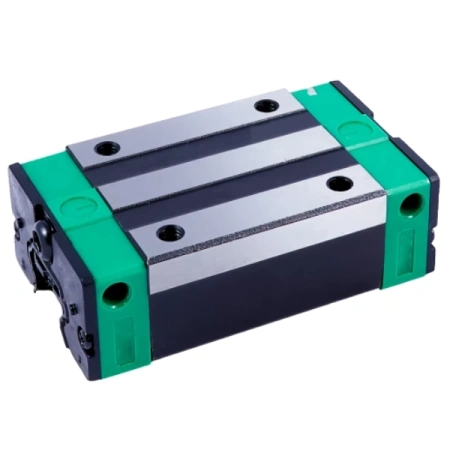

Линейная каретка HGL25CAZAH TECHNIX — низкопрофильная шариковая каретка серии HG для направляющих типоразмера 25, ориентированная на работу с высокими нагрузками и повышенными требованиями к точности позиционирования. Конструкция сочетает компактный корпус, высокую жёсткость и средний преднатяг, благодаря чему узел линейного перемещения устойчиво работает в промышленной автоматике и станочном оборудовании.
HGL25CAZAH применяется в системах линейного перемещения, где требуется надёжное восприятие радиальных и боковых нагрузок при ограниченной монтажной высоте. Четырёхрядная схема расположения шариков и профиль дорожек качения обеспечивают равномерный контакт элементов качения, а средний преднатяг ZA позволяет уменьшить люфт и повысить жёсткость узла без резкого роста сопротивления перемещению.
Стоит обратить внимание
Исполнение HGL25CAZAH занимает промежуточную позицию между «мягкими» каретками с натягом Z0 и более жёсткими решениями. Это удобно для узлов, где требуется высокая точность и стабильность, но при этом важно сохранить адекватную нагрузку на привод и ресурс системы.

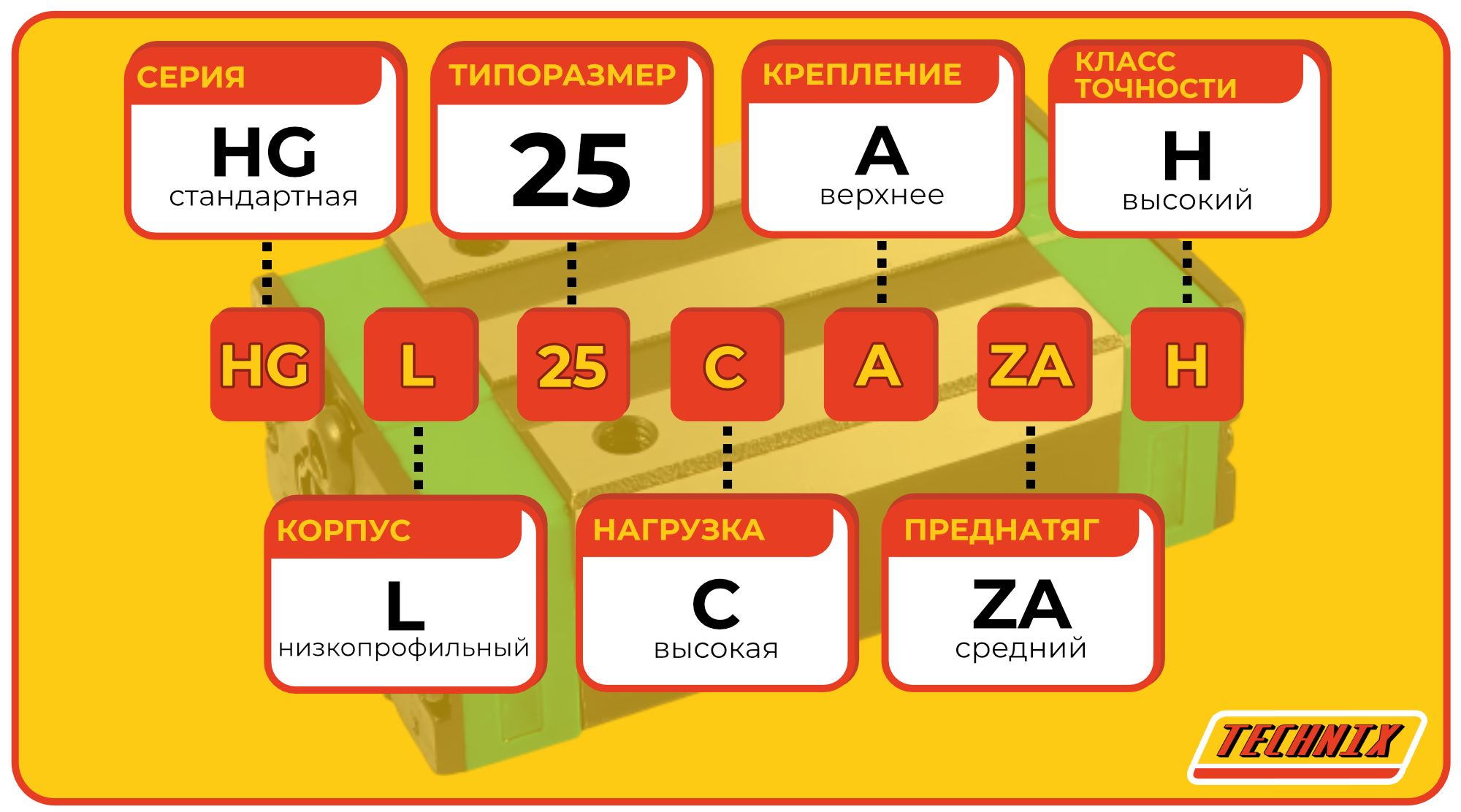

Расшифровка артикула
Обозначение HGL25CAZAH раскрывает конструкцию и параметры каретки: серию, тип корпуса, типоразмер, уровень нагрузки, тип крепления, преднатяг и класс точности. Корректная расшифровка артикула позволяет быстро проверить совместимость каретки с рельсом и понять, для каких задач она рассчитана.
- HG — серия шариковых линейных направляющих высокой грузоподъёмности.
- L — низкопрофильный прямоугольный корпус без фланца.
- 25 — типоразмер для направляющих шириной 25 мм.
- C — исполнение по возможной нагрузке, рассчитанное на высокую грузоподъёмность.
- A — крепление каретки сверху через резьбовые отверстия.
- ZA — средний преднатяг, ориентированный на повышение точности и жёсткости.
- H — высокий класс точности.
Полное обозначение: HGL25CAZAH. В письме артикула сочетание C, ZA и H показывает, что каретка предназначена для работы с высокими нагрузками в прецизионных узлах, где важно жёсткое линейное ведение и минимальный люфт.
Стоит обратить внимание
В разных источниках обозначение может записываться как HGL25CA-ZAH. При подборе важно учитывать всю буквенно‑цифровую цепочку после типоразмера: именно суффиксы C, ZA и H определяют нагрузочную способность, преднатяг и класс точности каретки.
Конструкция и устройство
Каретка HGL25CAZAH представляет собой низкий прямоугольный блок для профильных направляющих HG типоразмера 25 с шариковой системой качения и четырёхрядной схемой контакта. Корпус выполнен из закалённой стали, дорожки качения имеют оптимальный профиль для увеличения площади контакта и повышения допустимых нагрузок, а верхнее крепление через резьбовые отверстия упрощает интеграцию каретки в конструкцию станка или модуля.
- Низкопрофильный корпус L для компактных линейных узлов.
- Четырёхрядная шариковая схема для равномерного восприятия нагрузок.
- Исполнение C по нагрузке для тяжёлых условий работы.
- Верхнее крепление A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA для уменьшения люфта и повышения жёсткости.
- Высокий класс точности H для применения в прецизионных системах позиционирования.
Стоит обратить внимание
У кареток HGL25CAZAH предусмотрены монтажные отверстия, упрощающие установку в существующие конструкции. При этом из‑за среднего преднатяга требования к точности базовых поверхностей и равномерности затяжки крепежа выше, чем у решений с «мягким» натягом Z0.
Размерный ряд низкопрофильных кареток HGL 25‑го типоразмера
В типоразмере 25 серия HGL включает несколько исполнений, отличающихся длиной блока, преднатягом и конфигурацией корпуса. Ниже приведены модели по вашей таблице свойств. Текущий товар выделен.
Стоит обратить внимание
HGL25CAZAH отличается от HGL25CAZ0H не только преднатягом, но и длиной блока. При замене и кросс‑подборе важно учитывать, как изменение L и натяга отразится на жёсткости узла, ресурсе и компоновке оборудования.
Технические параметры и условия эксплуатации

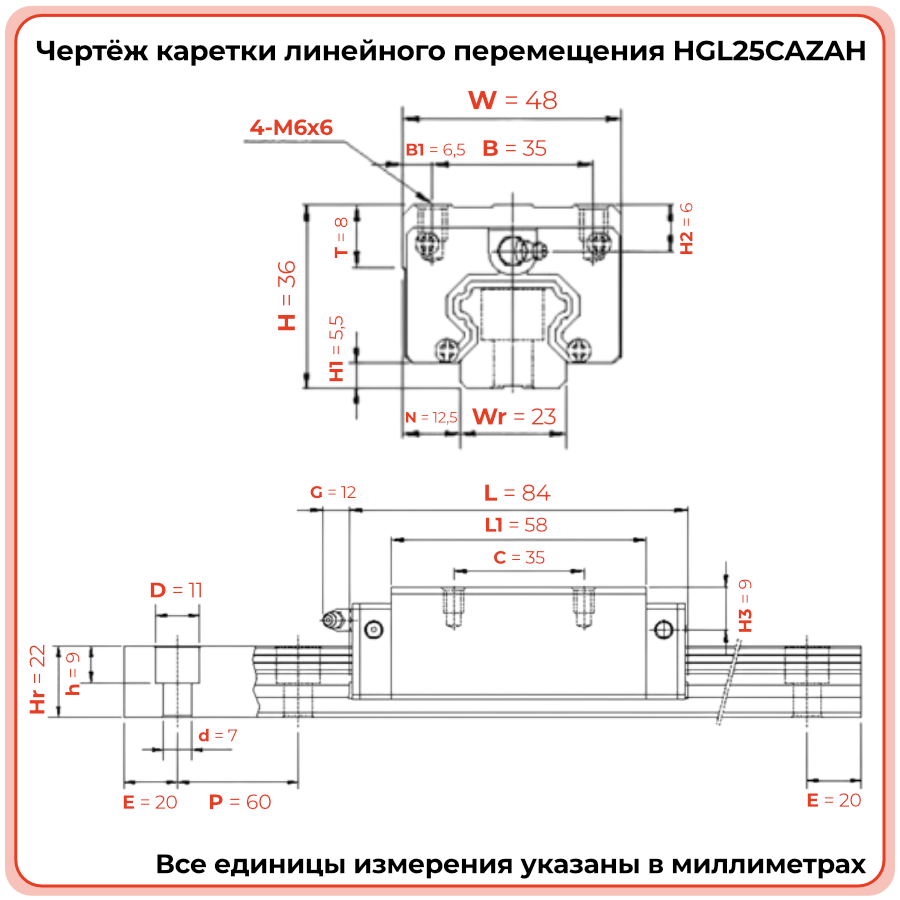

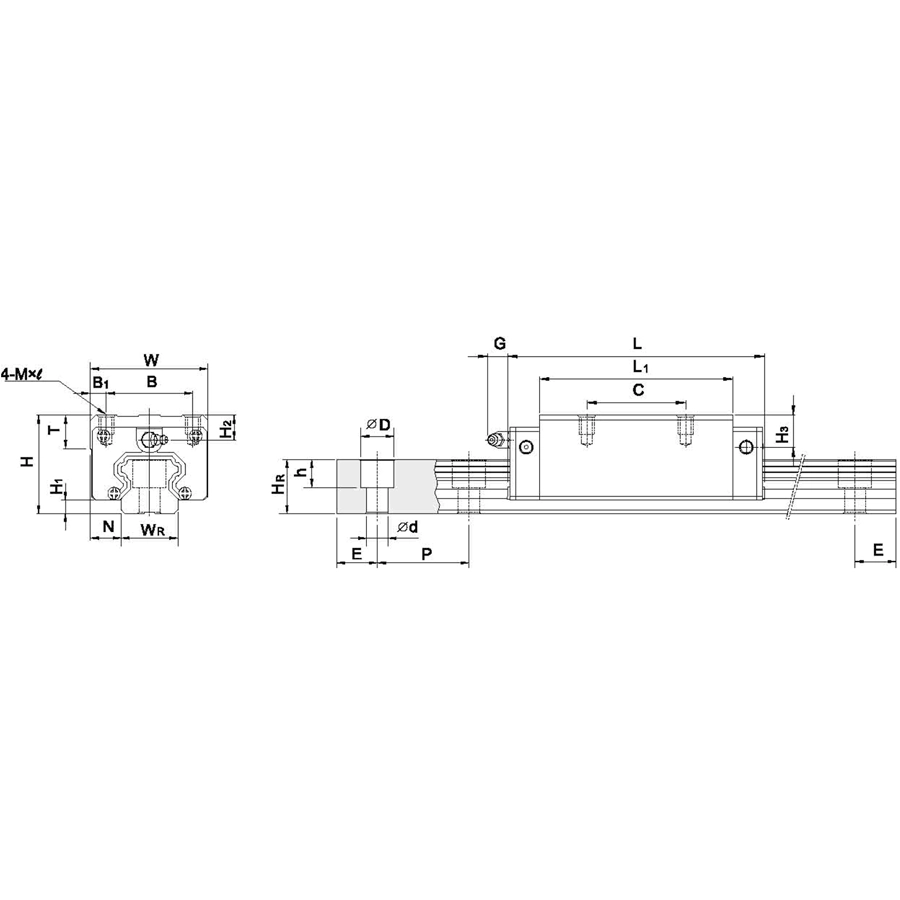

Линейная каретка HGL25CAZAH имеет длину L 58 мм, ширину W 48 мм, высоту H 36 мм, межцентровые расстояния C и B по 35 мм, средний преднатяг ZA и верхний тип крепления A. Такое исполнение обеспечивает компактную длину блока, но при этом рассчитано на серьёзные нагрузки и повышенную жёсткость, что позволяет использовать каретку в точных и динамично нагруженных узлах линейного перемещения.
- Серия: HGL, низкопрофильные каретки HG.
- Типоразмер: 25.
- Габариты: L 58,0 мм; W 48,0 мм; H 36,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 35,0 мм; B 35,0 мм.
- Тип крепления: A, сверху.
- Для обеспечения ресурсных характеристик важно соблюдать рекомендации по монтажу, смазке и защите узла от загрязнений и ударных нагрузок.
Стоит обратить внимание
Средний преднатяг ZA повышает устойчивость к вибрациям и улучшает повторяемость позиционирования, но делает систему более чувствительной к перекосам направляющих. При установке HGL25CAZAH важно обеспечить точную геометрию и равномерную затяжку крепежа.
Применяемость
Каретка HGL25CAZAH предназначена для систем линейного перемещения, в которых требуется сочетание компактной длины, высокой жёсткости и точности. Она подходит для металлообрабатывающего оборудования, автоматизированных линий, модулей позиционирования, координатных столов, а также для узлов, где нагрузка значительна, а люфт должен быть минимизирован за счёт преднатяга.
- Линейные оси и модули типоразмера 25 с высокими нагрузками.
- Станки с ЧПУ и координатные столы, чувствительные к люфту.
- Позиционирующие устройства и промышленные манипуляторы.
- Автоматизированные линии, где важна повторяемость перемещений.
- Узлы, в которых требуется компактный блок при сохранении высокой жёсткости.
Стоит обратить внимание
При выборе между HGL25CAZAH и HGL25CAZ0H важно заранее определить требования к люфту, жёсткости и ресурсу. Если система работает с точным позиционированием и переменными нагрузками, исполнение с преднатягом ZA обычно оказывается предпочтительнее.
Часто задаваемые вопросы
- В чём главное отличие HGL25CAZAH от HGL25CAZ0H?
Основное отличие — преднатяг: ZA обеспечивает более жёсткий контакт шариков с дорожками качения и уменьшает люфт по сравнению с исполнением Z0. - Можно ли использовать HGL25CAZAH в уже работающих системах вместо кареток без преднатяга?
Это возможно при совпадении типоразмера и посадочных размеров, однако важно учесть, что преднатяг ZA изменит усилие перемещения и может потребовать корректировки настроек привода. - Подходит ли HGL25CAZAH для высокоскоростных перемещений?
Каретка рассчитана на работу при значительных скоростях, но при высоких скоростях особенно важны правильная смазка и отсутствие перекосов направляющих. - Как преднатяг ZA влияет на ресурс каретки?
При корректном монтаже и обслуживании преднатяг ZA улучшает устойчивость к вибрациям и износу от микроперемещений, но при грубых погрешностях установки может ускорить износ дорожек. - Нужно ли пересчитывать нагрузочные характеристики при замене на HGL25CAZAH?
Желательно сверить динамическую и статическую грузоподъёмность по каталогу, чтобы убедиться, что новая каретка соответствует или превосходит расчётные параметры узла.
Стоит обратить внимание
При переходе на HGL25CAZAH важно согласовать выбор с расчётами конструктора: преднатяг и геометрия каретки влияют не только на точность, но и на тепловой режим, динамику привода и долговечность узла линейного перемещения.
