О товаре

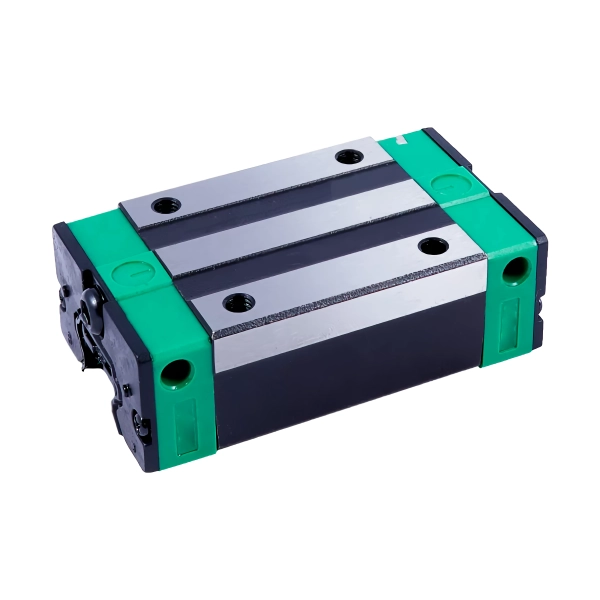

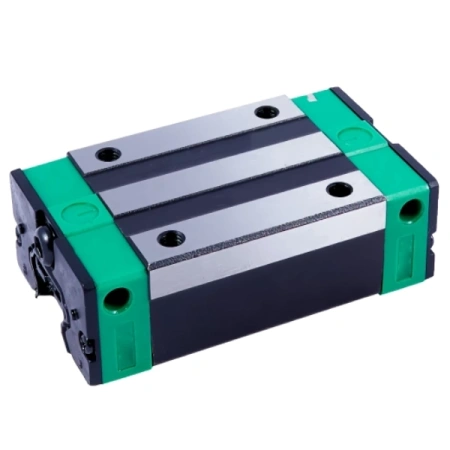

Линейная каретка HGL25CAZ0H TECHNIX — низкопрофильная бесфланцевая шариковая каретка серии HG для профильных направляющих типоразмера 25. Исполнение с уменьшенной высотой корпуса и стандартной шириной блока удобно для узлов линейного перемещения, где важно сочетание компактности, плавного хода и устойчивой грузоподъёмности.
HGL25CAZ0H работает на профильных направляющих HG типоразмера 25 и формирует компактный, но жёсткий узел линейного перемещения. Нулевой преднатяг Z0 обеспечивает мягкий ход с минимальным усилием, при этом корпус рассчитан на работу с нагрузками, характерными для средней и тяжёлой промышленной автоматики, позиционирующих модулей и станочного оборудования.
Стоит обратить внимание
В отличие от моделей с преднатягом ZA, исполнение HGL25CAZ0H с натягом Z0 меньше нагружает привод и даёт более лёгкий ход. Это удобно для систем, где важна плавность перемещения и нет жёстких требований к устранению микролюфта.

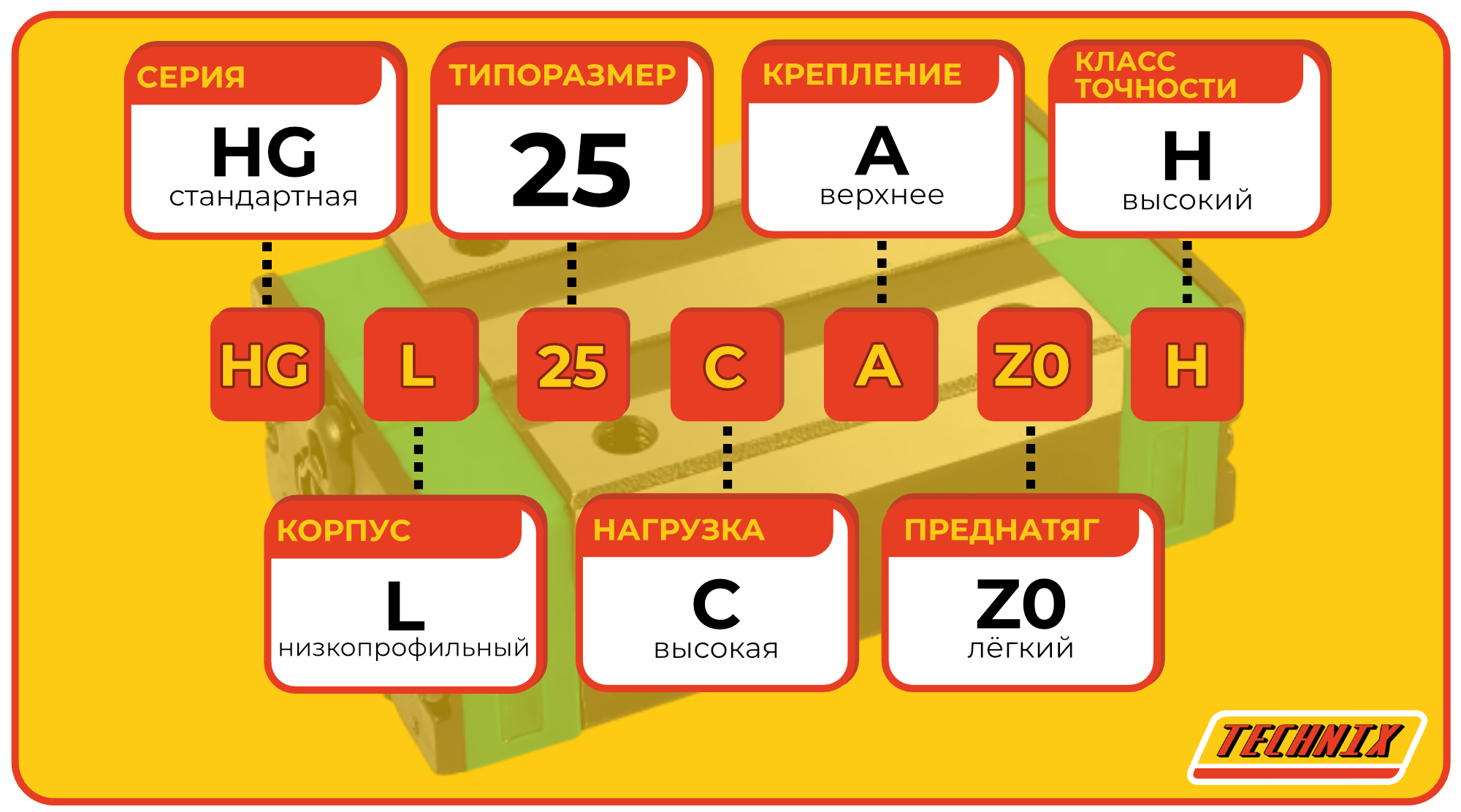

Расшифровка артикула
Обозначение HGL25CAZ0H отражает серию, тип корпуса, типоразмер, исполнение по нагрузке, тип крепления, преднатяг и класс точности. Правильная расшифровка артикула упрощает подбор аналогов и совместимых компонентов в узлах линейного перемещения.
- HG — серия шариковых линейных направляющих высокой грузоподъёмности.
- L — низкопрофильный блочный корпус каретки без фланца.
- 25 — типоразмер для направляющих шириной 25 мм.
- C — исполнение по возможной нагрузке, рассчитанное на высокую грузоподъёмность.
- A — крепление каретки сверху через резьбовые отверстия.
- Z0 — лёгкий (условно нулевой) преднатяг, обеспечивающий мягкий ход.
- H — высокий класс точности.
Полное обозначение: HGL25CAZ0H. Здесь буква L фиксирует низкий профиль корпуса, преднатяг Z0 — почти свободный ход без заметной предварительной нагрузки, а H — принадлежность к высокому классу точности.
Стоит обратить внимание
В ряде каталогов обозначение HGL25CAZ0H может встречаться как HGL25CA-Z0H. Для подбора важно учитывать именно набор букв и цифр, а не только типоразмер 25: суффикс Z0 определяет характер хода каретки и её применение в конкретных узлах.
Конструкция и устройство
Каретка HGL25CAZ0H TECHNIX выполнена как низкий прямоугольный бесфланцевый блок для профильных направляющих серии HG типоразмера 25. Корпус из закалённой стали, четырёхрядная схема расположения шариков и профилированные дорожки качения обеспечивают устойчивое восприятие нагрузок, плавное движение и достаточную жёсткость при компактной высоте. Верхнее крепление через резьбовые отверстия упрощает интеграцию каретки в конструкцию.
- Низкопрофильный блочный корпус L без фланцевого расширения.
- Четырёхрядная шариковая система с возвратом элементов качения.
- Исполнение C по нагрузке для высоконагруженных узлов.
- Крепление A сверху через резьбовые отверстия монтажной площадки.
- Преднатяг Z0 для мягкого хода и минимального сопротивления перемещению.
- Высокий класс точности H для прецизионных систем линейного перемещения.
Стоит обратить внимание
Конструкция HGL‑серии совместима по посадочным размерам с профильными направляющими соответствующего типоразмера HG. Это позволяет использовать каретку HGL25CAZ0H как низкопрофильную альтернативу блочным исполнениями при сохранении совместимости по рельсу.
Размерный ряд низкопрофильных кареток HGL
Ниже приведены модели низкопрофильных кареток HGL серии HG типоразмеров 15, 25 и 30 по вашей таблице свойств. Текущий товар выделен.
Стоит обратить внимание
В размере L и типе преднатяга HGL25CAZ0H отличается от HGL25CAZAH и HGL25HAZAH. При кросс‑подборе и замене важно учитывать не только типоразмер 25, но и длину блока, натяг и конфигурацию крепёжных отверстий.
Технические параметры и условия эксплуатации

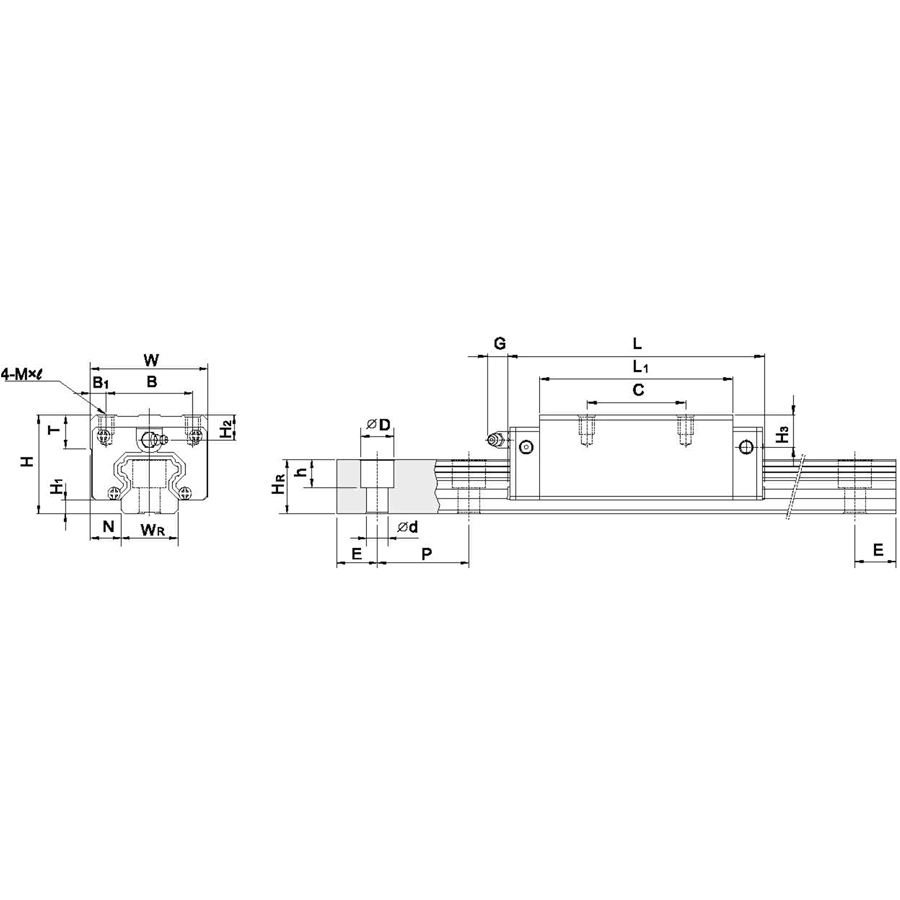

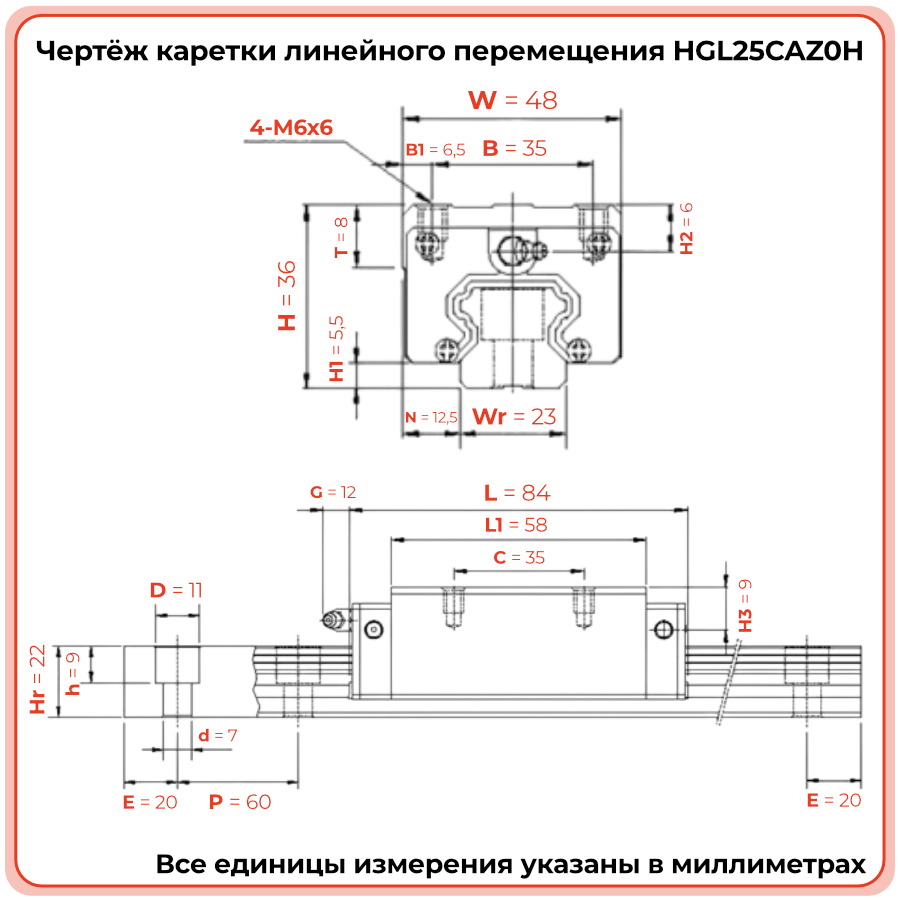

Линейная каретка HGL25CAZ0H рассчитана на работу в низкопрофильных линейных узлах типоразмера 25. По вашей таблице свойств для этой модели указаны: длина L 84 мм, ширина W 48 мм, высота H 36 мм, межцентровые расстояния C и B по 35 мм, лёгкий преднатяг Z0 и верхний тип крепления A. Такое исполнение удобно для систем, где требуются плавный ход, компактная геометрия и достаточный запас по нагрузке без излишнего увеличения усилия перемещения.
- Серия: HGL, низкопрофильные каретки HG.
- Типоразмер: 25.
- Габариты: L 84,0 мм; W 48,0 мм; H 36,0 мм.
- Натяг: Z0, лёгкий.
- Межцентровые расстояния: C 35,0 мм; B 35,0 мм.
- Тип крепления: A, сверху.
- Для обеспечения заявленных характеристик требуется точный монтаж на совместимую направляющую, соблюдение чистоты посадочных поверхностей и регулярное обслуживание смазки.
Стоит обратить внимание
При использовании каретки с натягом Z0 нужно учитывать, что люфт будет чуть выше, чем у исполнений с ZA, но нагрузка на привод и чувствительность к монтажным погрешностям обычно ниже. Это полезно для универсальных систем и модернизаций существующих узлов.
Применяемость
Каретка HGL25CAZ0H применяется в линейных системах, где нужно совместить высокую грузоподъёмность и компактный профиль корпуса с мягким ходом и умеренными требованиями к преднатягу. Она подходит для автоматизированных модулей, транспортного и упаковочного оборудования, систем подачи и позиционирования, а также для модернизации узлов, изначально рассчитанных на серии HG типоразмера 25.
- Линейные модули подачи и позиционирования типоразмера 25.
- Автоматизированные линии транспортировки и упаковки.
- Компактные оси станков и технологического оборудования.
- Модернизация узлов HG‑серии с переходом на низкий профиль.
- Системы, где требуется плавный ход при достаточном запасе по нагрузке.
Стоит обратить внимание
При замене каретки другого исполнения на HGL25CAZ0H важно сверить не только типоразмер, но и преднатяг, длину блока и межцентровые расстояния крепёжных отверстий. Это позволит избежать проблем с монтажом и сохранить расчётные характеристики узла.
Часто задаваемые вопросы
- Чем HGL25CAZ0H отличается от HGL25CAZAH?
Основное отличие — преднатяг: Z0 даёт более мягкий ход и меньшую нагрузку на привод, тогда как ZA ориентирован на повышенную жёсткость и уменьшенный люфт. - Можно ли использовать HGL25CAZ0H вместо блочной каретки HGH25?
Это возможно при совпадении типоразмера и посадочных размеров, но из‑за разной высоты корпуса нужно отдельно проверить компоновку узла и допустимые моменты. - Для каких задач предпочтительнее натяг Z0?
Z0 удобен в универсальных системах, где важна плавность перемещения, нет экстремальных требований по жёсткости, а привод должен работать с минимальными потерями на сопротивление. - Как часто нужно обслуживать каретку HGL25CAZ0H?
Интервал обслуживания зависит от условий эксплуатации, но в большинстве случаев рекомендуется регламентная смазка согласно графику ТО оборудования и регулярная проверка чистоты направляющих. - На что обратить внимание при выборе между HGL25CAZ0H и HGL25HAZAH?
HGL25HAZAH имеет большую длину и другой характер преднатяга, что влияет на жёсткость и устойчивость к моментам. Выбор зависит от расчётных нагрузок, требуемой точности и компоновки узла.
Стоит обратить внимание
При проектировании или модернизации узла с кареткой HGL25CAZ0H желательно заранее определить допустимый диапазон люфта, требуемую жёсткость и условия работы привода. Это поможет правильно выбрать преднатяг и избежать лишнего усложнения конструкции.
