Артикул:
TNXR20100TECHNIX
Характеристики
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
20
Ширина B, мм
—
66
Ширина рельса Wr, мм
—
20
Все характеристики
1 073 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

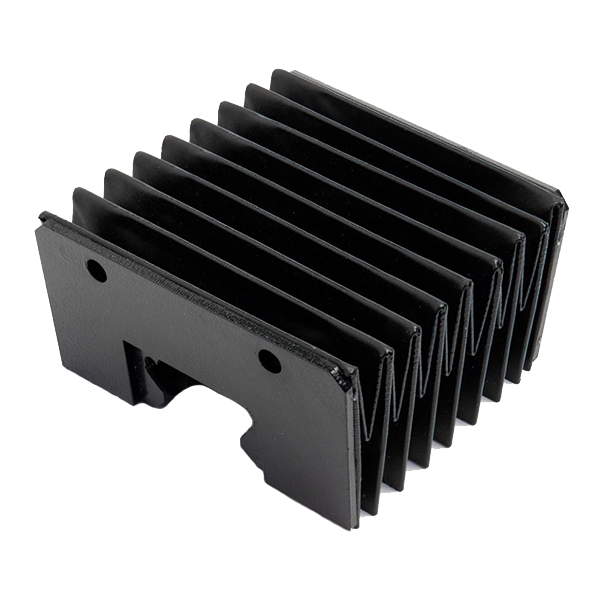

Гофрозащита TNX-R20-100 TECHNIX предназначена для защиты рельсовых направляющих типоразмера 20 от пыли и загрязняющих частиц в механизмах линейного перемещения. Изделие рассчитано на рельс шириной 20 мм и высотой 17,5 мм. Минимальная длина составляет 20 мм, максимальная - 100 мм. Компактная гофрированная конструкция изменяет длину при перемещении рабочего узла, прикрывая короткий участок направляющей. При подборе необходимо учитывать поперечные размеры изделия, которые отличаются от исполнений R15, а также свободное пространство для размещения складок и крепления защитного элемента.
Особенности конструкции
Материал гофрозащиты - ткань на пара-арамидной основе с PU-покрытием. Защитная поверхность имеет складчатую форму, благодаря которой может сокращаться и раскрываться по направлению движения каретки. При установке над рельсом изделие ограничивает непосредственное попадание загрязнений на защищаемый участок направляющей. Гофрозащита не выполняет функции опорного или силового элемента и не заменяет компоненты, обеспечивающие движение линейной системы. Для корректной установки важно обеспечить свободное раскрытие складок и исключить их контакт с крепёжными деталями, выступами корпуса и соседними механизмами. Материал и конструкция изделия не являются основанием для утверждений о полной герметичности или пригодности для эксплуатации при любых температурах.

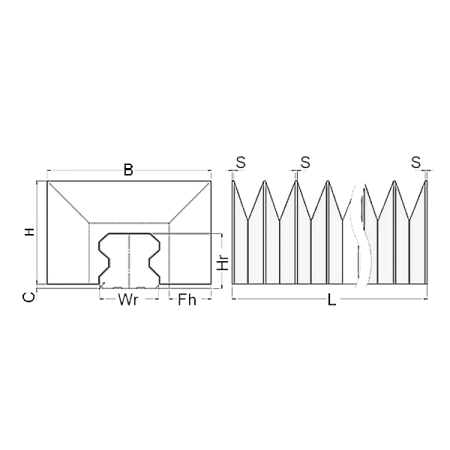

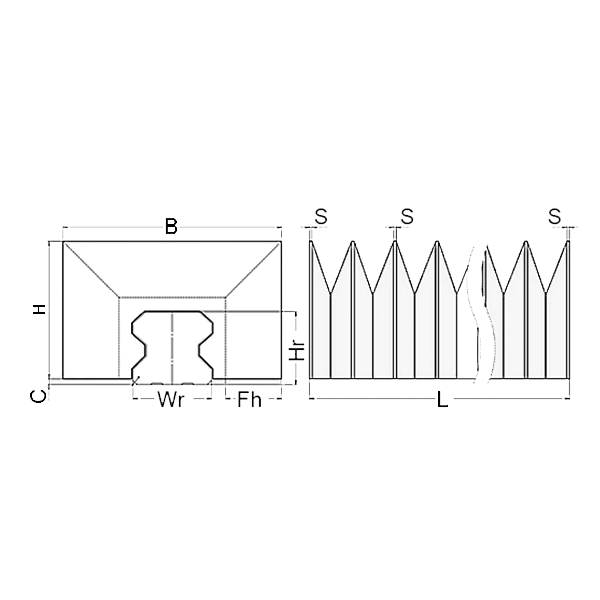

Ширина гофрозащиты B составляет 66 мм. Ширина рельса Wr равна 20 мм, высота рельса Hr - 17,5 мм. Зазор между основанием рельса и гофрой C составляет 2,5 мм. Глубина складки Fh равна 20 мм, ширина рамки каркаса и гофры S - 1 мм. Минимальная длина изделия составляет 20 мм, максимальная - 100 мм. При подборе необходимо учитывать оба крайних размера, поскольку в сокращённом положении защитный элемент должен размещаться в предусмотренной монтажной зоне, а при раскрытии не превышать допустимую длину. Фактический ход каретки определяется расположением креплений и геометрией направляющего узла. Ширину гофрозащиты 66 мм следует сопоставлять с доступным пространством над рельсом и по его сторонам. При замене изделия другого типоразмера необходимо проверить не только продольные размеры, но и геометрию поперечного сечения, глубину складок и расположение окружающих деталей.
Расшифровка наименования
- TNX - буквенное обозначение изделия;
- R20 - исполнение для рельсовой направляющей типоразмера 20;
- 100 - максимальная длина гофрозащиты 100 мм;
- TECHNIX - производитель защитного элемента.
Область применения
TNX-R20-100 рассматривают для компактных механизмов линейного перемещения с направляющим рельсом шириной 20 мм и высотой 17,5 мм. Исполнение предназначено для защиты коротких участков при условии соответствия монтажных размеров диапазону длины от 20 до 100 мм. Перед установкой необходимо проверить ширину гофры 66 мм, глубину складки 20 мм и возможность её свободного движения. Совпадение максимальной длины с изделиями другого типоразмера не гарантирует взаимозаменяемости.
Возможные области применения:
- короткие направляющие механизмы промышленных позиционирующих устройств;
- линейные узлы автоматизированного сборочного оборудования;
- направляющие компактных станочных механизмов;
- вспомогательные системы перемещения с рельсами типоразмера 20.
Общая информация
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
20
Материал
ткань на пара-арамидной основе с PU-покрытием
Производитель
TECHNIX
Габариты
Ширина B, мм
66
Технические параметры
Ширина рельса Wr, мм
20
Высота рельса Hr, мм
17,5
Зазор между основанием рельса и гофрой C, мм
2,5
Глубина складки Fh, мм
20
Ширина рамки каркаса и гофры S, мм
1
Минимальная длина, мм
20
Максимальная длина, мм
100
