Артикул:
TNXR15200TECHNIX
Характеристики
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
15
Ширина B, мм
—
62
Ширина рельса Wr, мм
—
15
Все характеристики
1 388 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

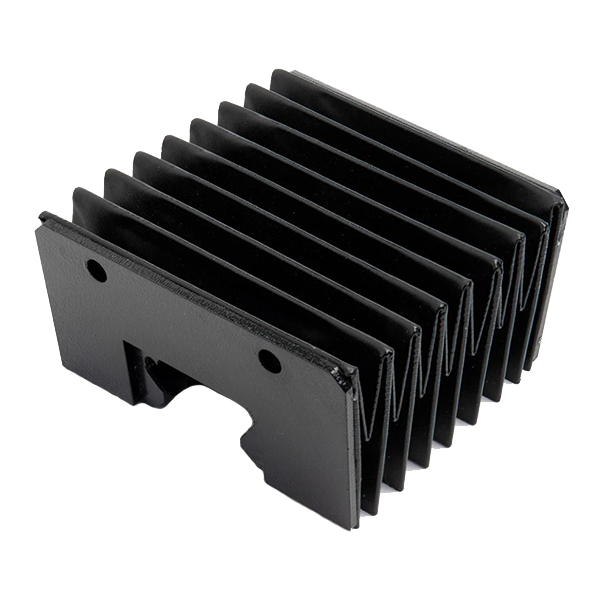

Гофрозащита TNX-R15-200 TECHNIX применяется для защиты рельсовых направляющих типоразмера 15 от пыли и частиц загрязнений, возникающих при эксплуатации промышленного оборудования. Изделие предназначено для рельса шириной и высотой по 15 мм. Минимальная длина составляет 25 мм, максимальная - 200 мм. Гофрированная конструкция позволяет изменять продольный размер защитного элемента при перемещении каретки или сопряжённого механизма. Исполнение рассматривают для линейных узлов, где требуется защита участка направляющей длиной до 200 мм с учётом необходимого пространства для складывания.
Особенности конструкции
Для изготовления применяется ткань на пара-арамидной основе с PU-покрытием. Защитный элемент имеет складчатую форму, благодаря которой может сокращаться и увеличиваться в длину в установленных пределах. При монтаже гофра размещается над рельсом и уменьшает непосредственное попадание посторонних частиц на его рабочие поверхности. Такая защита не является полностью герметичным закрытием без подтверждения соответствующих характеристик. При эксплуатации необходимо обеспечивать свободное раскрытие складок, исключая их механическое зажатие или соприкосновение с острыми выступами. Гофрозащита выполняет защитную функцию и не воспринимает нагрузку вместо направляющей и каретки.

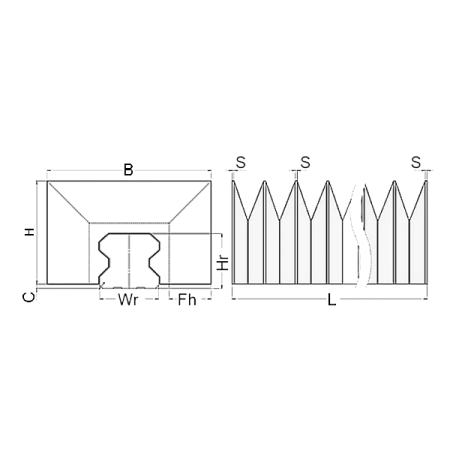

Габаритная ширина B составляет 62 мм, ширина рельса Wr - 15 мм, высота рельса Hr - 15 мм. Зазор между основанием рельса и гофрой C равен 2 мм. Глубина складки Fh составляет 15 мм, ширина рамки каркаса и гофры S - 1 мм. Минимальная длина TNX-R15-200 равна 25 мм, максимальная - 200 мм. При выборе необходимо сопоставить эти размеры с положениями подвижного узла и доступным пространством внутри оборудования. В сокращённом состоянии складчатый элемент должен свободно размещаться в монтажной зоне, а при увеличении длины не выходить за предел 200 мм. Максимальный продольный размер изделия нельзя принимать за рабочий ход каретки без учёта минимальной длины и способа крепления. Дополнительно проверяют наличие препятствий по сторонам рельса, возможность свободного движения гофры и соответствие размеров защитного элемента конструкции направляющей. Свойства материала при воздействии высокой температуры или агрессивных веществ требуют отдельной оценки.
Расшифровка наименования
- TNX - буквенное обозначение изделия TECHNIX;
- R15 - исполнение для рельсовой направляющей типоразмера 15;
- 200 - максимальная длина гофрозащиты 200 мм;
- TECHNIX - производитель защитного элемента.
Область применения
Гофрозащиту TNX-R15-200 рассматривают для линейных систем с рельсовой направляющей размером 15x15 мм. Изделие может использоваться при комплектации или обслуживании механизмов, в которых рабочие положения позволяют применять защиту с длиной от 25 до 200 мм. При замене существующего элемента необходимо проверить поперечные размеры, пространство для складывания и особенности крепления. Совместимость определяют по фактической геометрии направляющего узла.
Возможные области применения:
- защита направляющих компактного станочного оборудования;
- механизмы линейного позиционирования деталей в сборочных установках;
- рельсовые узлы подающих и перемещающих устройств;
- направляющие автоматизированных производственных модулей.
Общая информация
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
15
Материал
ткань на пара-арамидной основе с PU-покрытием
Производитель
TECHNIX
Габариты
Ширина B, мм
62
Технические параметры
Ширина рельса Wr, мм
15
Высота рельса Hr, мм
15
Зазор между основанием рельса и гофрой C, мм
2
Глубина складки Fh, мм
15
Ширина рамки каркаса и гофры S, мм
1
Минимальная длина, мм
25
Максимальная длина, мм
200
