Артикул:
POS35CTECHNIX
Характеристики
Серия
—
POS-C
Тип
—
необслуживаемый
Ширина корпуса d2, мм
—
81
Все характеристики
3 191 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

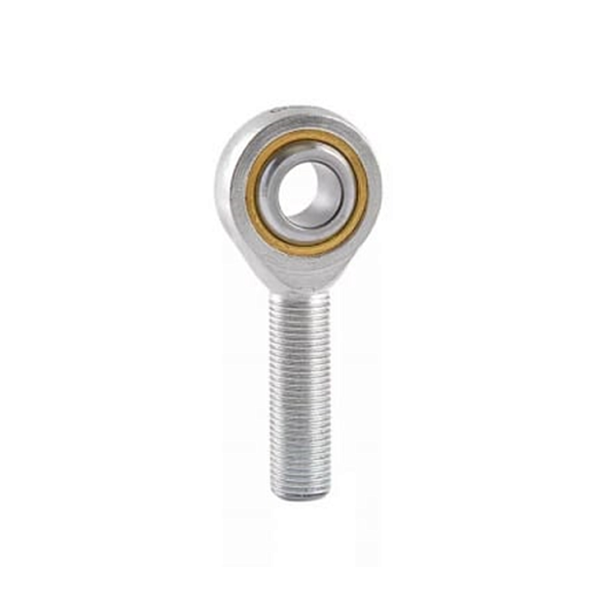

Шарнирный наконечник POS35CTECHNIX — крупногабаритный радиальный шарнир необслуживаемого исполнения, разработанный для работы в наиболее нагруженных узлах с качающейся или возвратно-поворотной кинематикой. Массивный стальной корпус и прецизионный сферический вкладыш эффективно компенсируют угловые несоосности сопрягаемых элементов, поглощая пиковые ударные воздействия и существенно продлевая ресурс гидравлических цилиндров, мощных тяг и рычажных систем тяжелой техники.
Модель POS35C востребована в строительной, горнодобывающей, дорожной и тяжелой промышленной технике, где требуется надежное шарнирное сопряжение штоков и тяг с посадочным диаметром 35 мм. Необслуживаемая конструкция исключает необходимость регулярной подачи пластичной смазки, что гарантирует стабильную работу узла при экстремальных знакопеременных нагрузках и значительных углах отклонения, минимизируя затраты на сервисное обслуживание.
Расшифровка артикула
Маркировка POS35C отражает серию, конструктивное исполнение и базовый посадочный размер наконечника. Понимание структуры обозначения позволяет быстро идентифицировать изделие при проектировании, подборе и замене шарнирных узлов линейного и углового перемещения.
- POS — линейка необслуживаемых шарнирных наконечников с наружной резьбой.
- 35 — номинальный внутренний диаметр отверстия (d), выраженный в миллиметрах.
- C — буквенный индекс, указывающий на необслуживаемый тип скольжения и стальной материал корпуса.
При заказе следует учитывать посадочный диаметр и специфику эксплуатации (необслуживаемый тип не требует периодической смазки).
Конструкция и устройство
Конструктивно POS35C представляет собой массивный стальной корпус и высокоточный сферический вкладыш. Тщательная подгонка внутренней поверхности вкладыша и наружной сферы корпуса обеспечивает оптимальное распределение рабочих нагрузок по всей площади соприкосновения. Благодаря необслуживаемому исполнению, вкладыш имеет специальное покрытие или структуру, исключающую потребность в периодической закачке пластичной смазки, что минимизирует износ и продлевает срок службы узла.
- Сферический вкладыш, позволяющий осуществлять качение в различных плоскостях и компенсировать угловые перекосы.
- Посадочный внутренний диаметр d = 35 мм для монтажа соответствующего шарнирного пальца.
- Увеличенная длина корпуса l4 = 180,5 мм для надежной фиксации в узле.
- Необслуживаемый тип скольжения, не требующий подачи смазки в процессе эксплуатации.
Размерный ряд серии POS-C
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-C. Текущий товар выделен.
Технические параметры и условия эксплуатации
Интегрированный в шарнирное соединение, наконечник POS35C принимает на себя осевые и радиальные векторы силы, одновременно сглаживая угловые рассогласования деталей. Стальной корпус и сферический вкладыш адаптированы к работе в условиях экстремальных циклических нагрузок, а необслуживаемая конструкция обеспечивает стабильный коэффициент трения без необходимости вмешательства сервисных служб.

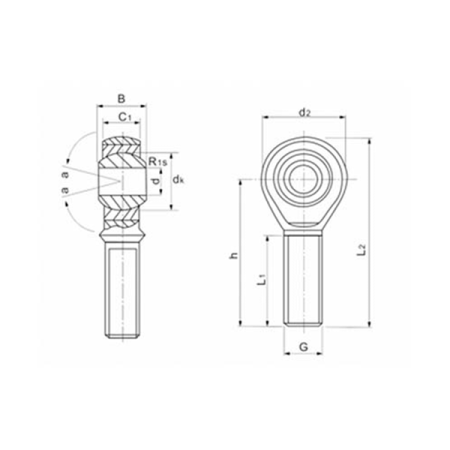

- Внутренний диаметр d: 35 мм.
- Ширина корпуса d2: 81 мм.
- Высота корпуса шарнирной части C1: 28 мм.
- Ширина B: 43 мм.
- Длина корпуса l4: 180,5 мм.
- Общая высота l2: 180,5 мм.
- Расстояние от низа корпуса до центра отверстия h1: 140 мм.
- Фаска на шарнире r1s min: 0,3 мм.
- Тип: необслуживаемый.
- Рекомендуемые условия эксплуатации: исключение попадания абразивных частиц в зону скольжения, недопущение перегрева сверх допустимых температур для материала вкладыша, работа без дополнительной подачи смазки.
Применяемость
Наконечник POS35C незаменим в наиболее нагруженных кинематических схемах, где требуется нивелировать угловые смещения и транслировать предельные усилия при качающемся или возвратно-поворотном характере перемещений. Увеличенный посадочный диаметр 35 мм и массивная конструкция делают его оптимальным выбором для тяжелой мобильной и стационарной техники.
- Штоки гидро- и пневмоцилиндров большой мощности в строительной, горнодобывающей, дорожной и сельскохозяйственной технике.
- Мощные регулировочные тяги, рычаги и толкатели в промышленном оборудовании, прессах и станках.
- Элементы систем рулевого управления и подвесок крупногабаритных специализированных транспортных средств и прицепов.
- Узлы точной настройки и позиционирования в автоматизированных производственных комплексах тяжелого класса.
Аналоги
По своим габаритам и функциональному назначению шарнирный наконечник POS35C является прямым аналогом стандартных изделий с посадочным диаметром 35 мм. Он может служить заменой продукции других мировых брендов при условии совпадения присоединительных размеров и нагрузочных характеристик. Ниже представлены основные потенциальные аналоги.
Окончательное соответствие рекомендуется сверять по каталожным чертежам и предельным нагрузкам конкретной модификации.
Часто задаваемые вопросы
Нет, необслуживаемое исполнение полностью исключает необходимость периодической закачки пластичной смазки в зону трения. Это существенно сокращает расходы на техническое обслуживание и упрощает эксплуатацию техники.
Ключевыми симптомами выработки ресурса являются появление ощутимого люфта, глухие металлические стуки при работе узла, заедание при качении, а также визуальные дефекты корпуса или вкладыша. При выявлении этих признаков наконечник подлежит немедленной замене для предотвращения разрушения сопряженных деталей.
Да, изделие изначально спроектировано для работы в режиме сухого трения. Специальное исполнение сферического вкладыша позволяет ему функционировать без дополнительной подачи смазывающих материалов на протяжении всего расчетного ресурса.
Общая информация
Серия
POS-C
Тип
необслуживаемый
Направление резьбы
правое
Производитель
TECHNIX
Габариты
Ширина B, мм
43
Технические параметры
Ширина корпуса d2, мм
81
Высота корпуса шарнирной части C1, мм
28
Фаска на шарнире r1s min, мм
0,3
Длина корпуса l4, мм
180,5
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
140
Глубина резьбы l3, мм
85
Допустимый угол поворота a, градусы
16
