Артикул:
SP60BTECHNIX
Характеристики
Серия
—
SP
Тип
—
B
Вид
—
фланцевый
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре
Шариковая опора SP 60 B TECHNIX — сверхтяжелонагруженный промышленный шариковый ролик (ball transfer unit) серии SP типа B, представляющий вершину линейки по грузоподъёмности среди фланцевых исполнений. Модель оснащена массивным несущим шаром диаметром 60 мм из хромированной стали AISI 52100 и усиленным корпусом из оцинкованной закалённой стали, что обеспечивает стабильную работу при точечных нагрузках до 1200 кг в ориентации «шарик сверху» и до 800 кг — в ориентации «шарик снизу».
Значительная собственная масса изделия (3,8 кг) и крупные габариты корпуса (D = 100 мм, H = 78 мм) придают опоре исключительную инерционную устойчивость: узел полностью исключает вибрации, смещения и «подпрыгивание» под действием динамических ударов сверхтяжёлых грузов. Фланец диаметром D1 = 100 мм и высотой 14,5 мм обеспечивает надёжную опору на монтажную поверхность, распределяя колоссальные усилия по площади стола. Рабочий температурный диапазон от −30 °C до +100 °C позволяет применять SP 60 B в неотапливаемых цехах, на открытых перегрузочных площадках и в зонах с умеренным нагревом. Буквенный код «B» в артикуле обозначает материал несущего шарика (хромированная сталь AISI 52100) в серии SP и является неотъемлемой частью обозначения позиции.
Расшифровка артикула
Маркировка SP60B сформирована по унифицированной номенклатуре производителя и содержит исчерпывающую информацию о типоразмере, материале и конструктивном исполнении. Корректное чтение артикула исключает ошибки при проектировании сверхтяжёлых шариковых столов и подборе комплектующих для модернизации промышленного оборудования.
- SP — серия тяжёлых шариковых опор.
- 60 — номинальный диаметр несущего шарика Dw, мм.
- B — буквенный код, обозначающий материал несущего шарика (хромированная сталь AISI 52100) в серии SP.
Отсутствие в обозначении индекса «NF» прямо указывает на фланцевое исполнение: цилиндрическая часть корпуса монтируется в посадочное отверстие, а опорный буртик (фланец) остаётся на поверхности монтажной плиты, принимая на себя основную нагрузку от сверхтяжёлых грузов.
Конструкция и устройство
Конструкция SP 60 B оптимизирована для передачи экстремальных усилий. Толстостенный закалённый оцинкованный корпус диаметром 100 мм обладает повышенной жёсткостью, что полностью исключает эффект бринеллирования (местного смятия) под весом массивных металлоконструкций, рулонов стали и промышленных поддонов. Внутри размещена прецизионная обойма с малыми шариками, по которым свободно перекатывается основной несущий шар диаметром 60 мм. Все качающиеся элементы изготовлены из хромированной стали AISI 52100, что обеспечивает минимальный коэффициент трения и максимальный ресурс при циклических ударных воздействиях.

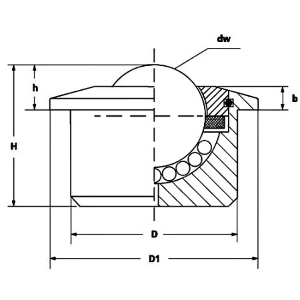

- Корпус из оцинкованной закалённой стали: наружный диаметр D = 100 мм, общая высота H = 78 мм.
- Опорный фланец диаметром D1 = 100 мм и высотой 14,5 мм для распределения нагрузки по основанию.
- Несущий шарик из хромированной стали AISI 52100 диаметром Dw = 60 мм (код «B»).
- Малые шарики из хромированной стали AISI 52100, обеспечивающие плавное многопозиционное качение.
- Вид крепления: запрессовываемый (цилиндрическая часть входит в отверстие, фланец опирается сверху).
- Масса изделия 3,8 кг, что свидетельствует о массивном, виброустойчивом исполнении узла для сверхтяжёлых нагрузок.
Размерный ряд серии SP (тип B)
Ниже приведена таблица основных типоразмеров шариковых опор серии SP типа B. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 60 B передаёт критические усилия от перемещаемого груза через систему шариков на закалённый корпус и массивный фланец. Такое конструктивное решение минимизирует риск продавливания монтажной поверхности и сохраняет геометрическую точность узла на протяжении всего срока службы, даже при работе с рулонами стали массой несколько тонн или массивными промышленными поддонами.
- Диаметр корпуса D: 100 мм.
- Высота H: 78 мм.
- Диаметр несущего шарика Dw: 60 мм.
- Диаметр фланца D1: 100 мм.
- Высота фланца: 14,5 мм.
- Вид: фланцевый.
- Вид крепления: запрессовываемый.
- Материал корпуса: оцинкованная закалённая сталь.
- Материал несущего шарика: хромированная сталь AISI 52100 (буквенный код «B» в серии SP).
- Материал малых шариков: хромированная сталь AISI 52100.
- Допустимая нагрузка (шарик сверху): 1200 кг.
- Допустимая нагрузка (шарик снизу): 800 кг.
- Масса: 3,8 кг.
- Рабочая температура: от −30 °C до +100 °C.
- Рекомендуемые условия эксплуатации: строгий контроль перпендикулярности при запрессовке, регулярная очистка зоны контакта от металлической окалины, сварочных брызг и абразивной пыли, исключение динамических ударов, превышающих статический предел прочности узла, контроль состояния смазки при длительной эксплуатации.
Применяемость
Благодаря исключительному запасу прочности и способности работать под колоссальной нагрузкой в любой ориентации, шариковая опора SP 60 B находит применение в тяжёлой металлургии, судостроении и масштабной промышленной логистике. Она служит надёжным элементом там, где модели меньших типоразмеров не справляются с весом груза или требуют чрезмерно частой, экономически нецелесообразной расстановки.
- Сверхтяжёлые шариковые столы для перемещения рулонов стали массой до нескольких тонн, толстолистового проката, крупных сварных конструкций и промышленных поддонов с нагрузкой до 1200 кг на одну точку опоры.
- Перегрузочные узлы в металлургии и тяжёлом машиностроении: зоны загрузки/выгрузки мощных гибочных прессов, штамповочного оборудования, лазерных и плазменных комплексов.
- Инвертированные (потолочные) конвейерные линии и прижимные устройства, где опора удерживает груз снизу с нагрузкой до 800 кг.
- Сборочные стапели и позиционирующие приспособления в судостроении, авиастроении и производстве крупногабаритной спецтехники.
- Логистические системы в неотапливаемых складских комплексах и на открытых площадках, где температура опускается до −30 °C, а грузы достигают нескольких тонн.
Аналоги
По типоразмеру и назначению шариковая опора SP 60 B (корпус 100 мм, шар 60 мм, фланцевое исполнение с D1 = 100 мм) соответствует стандартным сверхтяжелонагруженным исполнениям шариковых роликов и может рассматриваться как замена изделий других брендов при совпадении каталожных размеров и допустимых нагрузок. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, H, Dw, D1) и допустимым нагрузкам конкретной модели.
Часто задаваемые вопросы
- В чём ключевое преимущество SP 60 B перед моделью SP 45 B?
Главное отличие — кратный рост грузоподъёмности: с 500 кг (у SP 45 B) до 1200 кг (у SP 60 B) в ориентации «шарик сверху». Это позволяет значительно увеличить шаг расстановки опор на столе, сократить их общее количество и при этом безопасно перемещать сверхтяжёлые рулоны стали массой несколько тонн, массивные поддоны или крупногабаритные заготовки без риска перегрузки узла. - Как масса опоры (3,8 кг) влияет на работу шарикового стола?
Значительная масса SP 60 B является критическим конструктивным преимуществом для сверхтяжёлых нагрузок. Она обеспечивает максимальную инерционную устойчивость: опора полностью исключает «подпрыгивание», вибрации и смещения в посадочном отверстии под действием динамических ударов грузов массой несколько тонн. Это особенно важно при работе с рулонами стали, длинномерными плитами и массивными конструкциями, где малейшее смещение опоры может привести к аварийной ситуации. - Какие требования предъявляются к посадочному отверстию для SP 60 B?
Для цилиндрической части корпуса требуется отверстие диаметром 100 мм. Глубина отверстия должна составлять не менее 63,5 мм (общая высота 78 мм минус высота фланца 14,5 мм), чтобы фланец диаметром 100 мм плотно и равномерно прилегал к поверхности. Отверстие должно быть выполнено чисто, без заусенцев, с строгим соблюдением перпендикулярности, чтобы избежать заклинивания шара под нагрузкой 1200 кг. Для таких крупных опор рекомендуется использовать высокоточную расточку с контролем геометрии. - Как рассчитать необходимое количество опор SP 60 B под груз массой 5 тонн?
Общая грузоподъёмность стола определяется как сумма нагрузок на все установленные опоры, при этом необходимо обеспечить одновременное опирание груза минимум на три шариковые опоры. Для SP 60 B с нагрузкой 1200 кг это означает, что для груза массой 5000 кг необходимо минимум 5 опор (5000 / 1200 ≈ 4,2, округляем до 5 с учётом запаса). Шаг расстановки обычно выбирают делением меньшей стороны груза на коэффициент 2,5–3,5, чтобы обеспечить равномерное распределение нагрузки. - Можно ли использовать SP 60 B для перемещения рулонов стали?
Да, SP 60 B идеально подходит для работы с рулонами стали. Массивный несущий шар диаметром 60 мм создаёт достаточную площадь контакта для равномерного распределения нагрузки от цилиндрической поверхности рулона, а высокая грузоподъёмность (1200 кг на точку) позволяет безопасно перемещать рулоны массой несколько тонн. Рекомендуется устанавливать опоры с шагом, обеспечивающим опирание рулона минимум на три точки одновременно, и регулярно очищать зону контакта от окалины и загрязнений.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
B
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
3.8
Габариты
Диаметр корпуса D, мм
100
Высота H, мм
78
Технические параметры
Рабочая температура
от -30°С до +100°С
Диаметр несущего шарика Dw, мм
60
Высота фланца, мм
14.5
Материал корпуса
оцинкованная закаленная сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
1200
Допустимая нагрузка (шарик снизу), кг
800
Материал маленьких шариков
хромированная сталь AISI 52100
Материал несущего шарика
хромированная сталь AISI 52100
Диаметр фланца (D1)
100
