О товаре

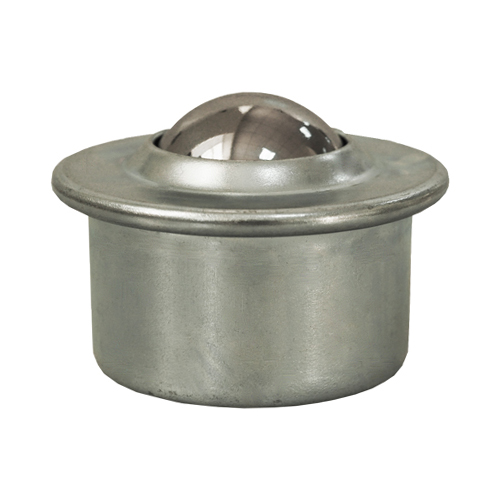

Шариковая опора SP 30 L-B TECHNIX — крупногабаритный шариковый ролик (ball transfer unit) тяжёлой серии SP, выполненный в фланцевом корпусе из штампованной оцинкованной стали. Изделие предназначено для организации многонаправленного перемещения массивных грузов по плоской рабочей поверхности: несущий шар диаметром 30 мм свободно вращается во всех направлениях благодаря опорному слою из малых стальных шариков, преобразующему трение скольжения в трение качения. Увеличенная высота фланца (4 мм) и диаметр фланца 55 мм обеспечивают жёсткую посадку в панель стола или конвейера методом запрессовывания, без применения резьбового крепежа.
Типоразмер SP 30 L-B рассчитан на нагрузку до 250 кг на одну опору (при ориентации «шарик сверху») и применяется там, где требуется перемещение тяжёлых листовых заготовок, крупноформатных плит и габаритных узлов. Рабочий диапазон температур от −30 °C до +100 °C позволяет использовать опору в неотапливаемых цехах, холодильных камерах и на открытых производственных площадках без потери эксплуатационных свойств.
Расшифровка артикула
Маркировка SP30LB структурирована таким образом, чтобы по ней можно было быстро определить серию, диаметр несущего шара, материал корпуса и материал несущего шарика. Знание структуры артикула упрощает идентификацию посадочных размеров, подбор шага расстановки и поиск совместимых аналогов при комплектации транспортно-производственных систем.
- SP — серия тяжёлых шариковых опор с металлическим корпусом и стальным несущим шаром.
- 30 — номинальный диаметр несущего шарика Dw, мм.
- L — корпус из штампованного оцинкованного листа.
- B — материал несущего шарика (сталь).
При заказе необходимо учитывать диаметр несущего шарика, габариты фланца и запрессовываемый способ монтажа — именно эти параметры определяют совместимость с посадочной панелью.
Конструкция и устройство
Шариковая опора SP 30 L-B построена на базе штампованного оцинкованного корпуса с широким фланцем, внутри которого размещён хромированный стальной несущий шар диаметром 30 мм. Под ним по окружности расположены малые стальные шарики, формирующие опорную обойму: по ним несущий шар перекатывается во всех направлениях, обеспечивая плавное и лёгкое перемещение груза. Фланец диаметром 55 мм и увеличенной высотой 4 мм служит надёжной монтажной базой — опора фиксируется в панели запрессовыванием, что исключает необходимость сверления дополнительных отверстий под крепёжные винты.
- Корпус из штампованного оцинкованного листа — коррозионная стойкость и механическая прочность.
- Несущий шар из стали диаметром Dw = 30 мм — восприятие основной нагрузки от перемещаемого груза.
- Малые стальные шарики — обеспечение свободного качения несущего шара во всех направлениях.
- Фланец диаметром D1 = 55 мм и высотой 4 мм — опорная площадка для запрессовываемого монтажа.
- Запрессовываемый вид крепления — фиксация в посадочном отверстии без использования резьбового крепежа.

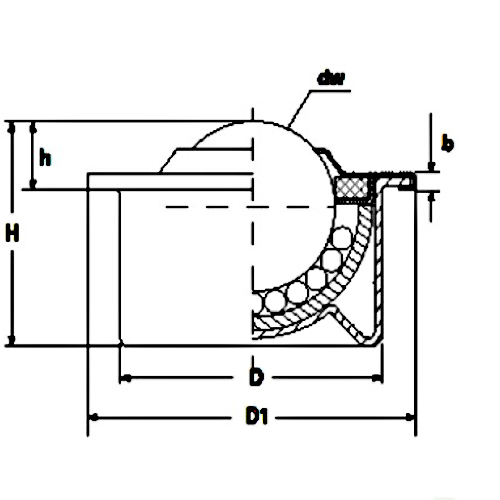

Размерный ряд серии SP (тип L-B)
В таблице приведены основные типоразмеры фланцевых шариковых опор серии SP типа L-B. Текущая модель выделена.
Технические параметры и условия эксплуатации
Шариковая опора SP 30 L-B рассчитана на восприятие значительных осевых нагрузок в режиме многонаправленного перемещения грузов по плоскости. Нормативная грузоподъёмность разделена на два рабочих положения: «шарик сверху» (основной эксплуатационный режим, нагрузка приложена к несущему шару) и «шарик снизу» (инвертированная или подвесная ориентация). Стальной оцинкованный корпус и стальные шарики обеспечивают стабильную работу в широком температурном диапазоне.
- Диаметр корпуса D: 45 мм.
- Общая высота H: 37 мм.
- Диаметр несущего шарика Dw: 30 мм.
- Диаметр фланца D1: 55 мм.
- Высота фланца: 4 мм.
- Материал корпуса: штампованный оцинкованный лист.
- Материал несущего шарика: сталь.
- Материал малых шариков: сталь.
- Вид крепления: запрессовываемый.
- Допустимая нагрузка (шарик сверху): 250 кг.
- Допустимая нагрузка (шарик снизу): 100 кг.
- Масса изделия: 0,265 кг.
- Рабочая температура: от −30 °C до +100 °C.
Применяемость
Благодаря высокой грузоподъёмности (до 250 кг на опору) и увеличенному диаметру несущего шара, шариковая опора SP 30 L-B применяется в транспортных и производственных системах, где необходимо перемещать тяжеловесные листовые заготовки, крупноформатные плиты и массивные узлы. Запрессовываемый монтаж с увеличенной высотой фланца обеспечивает надёжную фиксацию в панели и позволяет формировать устойчивую сетку опор даже при значительных динамических нагрузках.
- Шариковые столы для перемещения толстолистового металла, плит МДФ/ДСП, стекла и крупноформатных пластиковых панелей.
- Перегрузочные и сортировочные участки на конвейерных линиях в тяжёлой промышленности.
- Зоны механообработки и сборки, где требуется поворот массивных заготовок без их подъёма.
- Логистические столы и рольганги для перемещения коробов, поддонов и габаритной тары.
- Участки обработки камня, листового проката и крупноформатных заготовок в машиностроении.
Аналоги
По типоразмеру, конструкции и назначению шариковая опора SP 30 L-B (D = 45 мм, Dw = 30 мм, фланцевое исполнение, запрессовываемый монтаж) совместима со стандартными исполнениями ball transfer unit аналогичного класса и может рассматриваться как замена изделий других производителей при совпадении посадочных размеров и нагрузочных характеристик. Ниже приведены типовые потенциальные аналоги.
Финальное соответствие необходимо подтверждать по каталожным размерам (D, Dw, D1, H) и допустимым нагрузкам конкретной модели перед заменой в проекте.
Часто задаваемые вопросы
- Какой диаметр посадочного отверстия требуется для монтажа SP 30 L-B?
Опора устанавливается запрессовыванием, поэтому диаметр отверстия должен соответствовать посадочному размеру корпуса (D = 45 мм) с допуском, рекомендованным производителем. Точное значение допуска следует уточнять в технической документации — это гарантирует плотную посадку без проворачивания корпуса под нагрузкой. - Почему нагрузка «шарик снизу» (100 кг) существенно меньше, чем «шарик сверху» (250 кг)?
В инвертированном положении нагрузка передаётся через элементы фиксации несущего шара в корпусе, а не через опорную обойму малых шариков, поэтому допустимое усилие снижается. При проектировании системы необходимо ориентироваться именно на тот режим работы, в котором будет использоваться опора. - Как определить необходимое количество опор для конкретного груза?
Общая масса изделия делится на три — это даёт расчётную нагрузку на одну опору. Полученное значение сравнивается с допустимой нагрузкой (250 кг для «шарика сверху»). Дополнительно шаг расстановки определяется делением меньшей стороны груза на коэффициент 2,5–3,5, чтобы в любой момент времени под изделием находилось не менее трёх опор. - Можно ли использовать опору при отрицательных температурах?
Да, рабочий диапазон составляет от −30 °C до +100 °C. Для стабильной работы в холоде рекомендуется применять низкотемпературные пластичные смазки и исключить попадание влаги в зону контакта шариков, чтобы избежать образования наледи и роста сопротивления качению. - Нужно ли смазывать шариковую опору в процессе эксплуатации?
Да, периодическое пополнение смазки в узле качения необходимо для сохранения ресурса. Также важно регулярно очищать рабочую зону от пыли, стружки и абразивных частиц: их попадание между малыми шариками приводит к заклиниванию несущего шара и ускоренному износу. Для сильно загрязнённых производств стоит предусмотреть защитные кожухи или выбрать исполнение с уплотнениями.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
LB
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.265
Габариты
Диаметр корпуса D, мм
45
Высота H, мм
37
Технические параметры
Рабочая температура
от -30°С до +100°С
Диаметр несущего шарика Dw, мм
30
Высота фланца, мм
4
Материал корпуса
штампованный оцинкованный лист
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
250
Допустимая нагрузка (шарик снизу), кг
100
Материал маленьких шариков
сталь
Материал несущего шарика
сталь
Диаметр фланца (D1)
55
