Артикул:
SP15LBTECHNIX
Характеристики
Серия
—
SP
Тип
—
LB
Вид
—
фланцевый
Все характеристики
530 руб.
/шт 588 руб.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре
Шариковая опора SP 15 L-B TECHNIX — промышленный шариковый ролик (ball transfer unit) тяжёлого исполнения серии SP с фланцевым корпусом из штампованного оцинкованного листа. Предназначена для многопозиционного перемещения грузов по плоскости во всех направлениях: крупный несущий шар диаметром 15 мм свободно перекатывается по ряду малых стальных шариков, обеспечивая низкое сопротивление движению и равномерное распределение нагрузки. Фланцевое исполнение с диаметром фланца 31 мм и запрессовываемый способ монтажа позволяют надёжно фиксировать опору в посадочном отверстии стола или конвейерной секции без использования крепёжных винтов.
Модель SP 15 L-B востребована в шариковых столах, зонах перегрузки на конвейерах, участках сборки и обработки листового металла, где требуется лёгкое перемещение деталей массой до 50 кг (при ориентации «шарик сверху»). Компактный корпус диаметром 24 мм и минимальная высота фланца 2,8 мм делают опору удобной для установки в плотную сетку с небольшим шагом, а рабочий диапазон от −30 °C до +100 °C допускает эксплуатацию в неотапливаемых производственных помещениях.
Расшифровка артикула
Маркировка SP15LB содержит информацию о серии, типоразмере, конструктивном исполнении и материале несущего шарика. Понимание структуры обозначения упрощает подбор совместимых посадочных отверстий, расчёт шага расстановки и поиск аналогов при проектировании транспортно-складских систем.
- SP — серия тяжёлых шариковых опор с металлическим корпусом и стальным несущим шаром.
- 15 — номинальный диаметр несущего шарика Dw, мм.
- L — корпус из штампованного оцинкованного листа.
- B — материал несущего шарика (сталь).
При заказе следует учитывать диаметр несущего шарика, габариты фланца и способ монтажа (запрессовывание в посадочное отверстие).
Конструкция и устройство
Шариковая опора SP 15 L-B собрана из штампованного оцинкованного корпуса с фланцем, хромированного стального несущего шара и набора малых стальных шариков, расположенных по окружности под несущим шаром. Малые шарики выполняют роль подшипниковой обоймы: по ним несущий шар свободно перекатывается во всех направлениях, обеспечивая многопозиционное перемещение груза. Фланец диаметром 31 мм и высотой 2,8 мм служит для монтажа опоры запрессовыванием в предварительно подготовленное отверстие панели стола или конвейерной секции.
- Корпус из штампованного оцинкованного листа — устойчивость к коррозии и механическим воздействиям.
- Несущий шар из стали диаметром Dw = 15 мм — восприятие основной нагрузки от груза.
- Малые стальные шарики — обеспечение свободного качения несущего шара во всех направлениях.
- Фланец диаметром D1 = 31 мм и высотой 2,8 мм — база для запрессовываемого монтажа.
- Запрессовываемый вид крепления — фиксация в посадочном отверстии без крепёжных винтов.

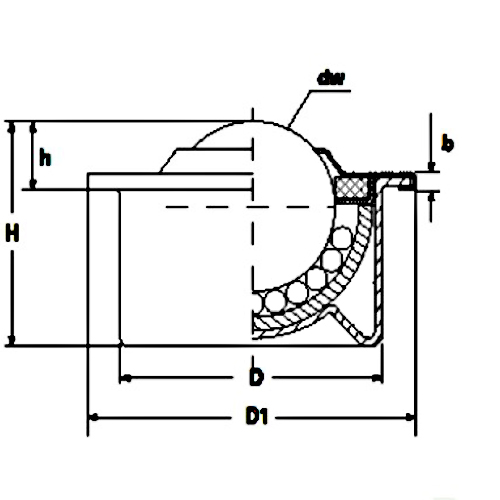

Размерный ряд серии SP (тип L-B)
Ниже приведена таблица основных типоразмеров фланцевых шариковых опор серии SP типа L-B. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 15 L-B рассчитана на восприятие осевых нагрузок при многопозиционном перемещении грузов по плоскости. Грузоподъёмность нормируется раздельно для двух основных ориентаций монтажа: «шарик сверху» (основной рабочий режим, нагрузка приложена к несущему шару) и «шарик снизу» (опора используется в подвесном или инвертированном положении). Стальной оцинкованный корпус и стальные шарики обеспечивают работу в широком диапазоне температур.
- Диаметр корпуса D: 24 мм.
- Общая высота H: 20,7 мм.
- Диаметр несущего шарика Dw: 15 мм.
- Диаметр фланца D1: 31 мм.
- Высота фланца: 2,8 мм.
- Материал корпуса: штампованный оцинкованный лист.
- Материал несущего шарика: сталь.
- Материал малых шариков: сталь.
- Вид крепления: запрессовываемый.
- Допустимая нагрузка (шарик сверху): 50 кг.
- Допустимая нагрузка (шарик снизу): 20 кг.
- Масса изделия: 0,038 кг.
- Рабочая температура: от −30 °C до +100 °C.
Применяемость
Шариковая опора SP 15 L-B применяется в транспортных и производственных системах, где необходимо обеспечить лёгкое многопозиционное перемещение деталей и заготовок массой до 50 кг на одну опору. Компактные габариты и запрессовываемый монтаж делают её оптимальным выбором для плотной расстановки на шариковых столах и конвейерных участках.
- Шарики столы для перемещения листового металла, пластика, ДСП и других листовых материалов.
- Участки перегрузки и сортировки на конвейерных линиях.
- Зоны сборки и механообработки, где требуется поворот заготовки без подъёма.
- Логистические столы и роликовые транспортёры в складских системах.
- Упаковочное оборудование и посты комплектации в лёгкой и средней промышленности.
Аналоги
По типоразмеру и назначению шариковая опора SP 15 L-B (D = 24 мм, Dw = 15 мм, фланцевое исполнение, запрессовываемый монтаж) соответствует стандартным исполнениям ball transfer unit с аналогичными посадочными размерами и может рассматриваться как замена изделий других брендов при совпадении каталожных характеристик. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, Dw, D1, H) и допустимым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как выполняется монтаж шариковой опоры SP 15 L-B?
Опора имеет фланец диаметром 31 мм и устанавливается запрессовыванием в предварительно подготовленное посадочное отверстие. Диаметр и допуск отверстия должны соответствовать рекомендациям производителя — это обеспечивает надёжную фиксацию без крепёжных винтов и исключает проворачивание корпуса при эксплуатации. - Почему грузоподъёмность «шарик сверху» (50 кг) выше, чем «шарик снизу» (20 кг)?
Различие обусловлено конструкцией узла: при ориентации «шарик сверху» нагрузка воспринимается непосредственно несущим шаром и обоймой малых шариков, а при инвертированном положении («шарик снизу») часть нагрузки передаётся на элементы фиксации шара в корпусе, что снижает допустимое усилие. При проектировании необходимо учитывать именно тот режим, в котором будет работать опора. - Как рассчитать количество опор и шаг их расстановки?
Для равномерного распределения нагрузки вес груза делят на три — таким образом получают нагрузку на одну опору. Шаг расстановки определяют делением меньшей стороны перемещаемого изделия на коэффициент 2,5–3,5. Главное условие — груз в любой момент времени должен опираться минимум на три шариковые опоры. - Допустима ли эксплуатация при температурах ниже 0 °C?
Да, рабочий диапазон опоры составляет от −30 °C до +100 °C. При отрицательных температурах рекомендуется применять низкотемпературные пластичные смазки и исключить попадание влаги в зону контакта шариков, чтобы предотвратить обледенение и повышение сопротивления качению. - Требуется ли обслуживание шариковой опоры в процессе эксплуатации?
Периодическая очистка рабочей зоны от пыли, стружки и абразивных частиц обязательна — загрязнение малых шариков приводит к заклиниванию несущего шара и повышенному износу. В зависимости от интенсивности работы рекомендуется пополнять смазку в узле качения; для применений с высоким загрязнением следует предусматривать защитные кожухи или выбирать опоры с уплотнениями.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
LB
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.038
Габариты
Диаметр корпуса D, мм
24
Высота H, мм
20.7
Технические параметры
Рабочая температура
от -30°С до +100°С
Диаметр несущего шарика Dw, мм
15
Высота фланца, мм
2.8
Материал корпуса
штампованный оцинкованный лист
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
50
Допустимая нагрузка (шарик снизу), кг
20
Материал маленьких шариков
сталь
Материал несущего шарика
сталь
Диаметр фланца (D1)
31
