Артикул:
SBPP203TECHNIX
Характеристики
Серия
—
SBPP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
203
Внутренний диаметр d, мм
—
17
Все характеристики
Аналоги
Аналог FKD:
SBPP203FKD
394 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Подшипниковый узел SBPP203 TECHNIX рассчитан на вал диаметром 17 мм и собран из подшипника SB203 и корпуса PP из штампованной стали. Конструкция позволяет установить подшипниковую опору на подготовленную плоскость без отдельного подбора корпуса под вставку. Компактные размеры и фиксированная высота оси упрощают использование узла при ремонте механизмов, где необходимо сохранить существующее положение вала.
Особенности конструкции
Посадочный диаметр SBPP203 составляет 17 мм. Внутренняя глубина подшипника Bi равна 22 мм, высота от основания до центра оси - 22,2 мм, размер n - 6 мм. По монтажной геометрии этот узел рассчитан на расстояние 68 мм между центрами крепежных отверстий, что важно при установке на уже просверленное основание или при замене ранее использовавшейся опоры.
Корпус имеет длину a 86 мм и ширину b 25 мм, размер w составляет 43,8 мм. Высота крепежной площадки - 3,2 мм, диаметр каждого монтажного отверстия - 9,5 мм. Для фиксации используется винт M6. Совокупность этих размеров определяет положение подшипника относительно основания и позволяет проверить взаимозаменяемость узла без изменения сопряженных элементов оборудования.
Расшифровка наименования
- SBPP - серия готового подшипникового узла;
- 203 - типоразмер с посадкой под вал 17 мм;
- PP - корпус из состава узла;
- SB203 - установленная подшипниковая вставка;
- TECHNIX - производитель изделия.
Область применения
SBPP203 применяют для организации опоры вала диаметром 17 мм в оборудовании с креплением подшипникового корпуса к плоской поверхности. Готовая сборка особенно удобна при замене узла, когда требуется сохранить расстояние между точками крепления, высоту оси и размеры основания без переделки конструкции.
Такой узел используют:
- в опорах валов диаметром 17 мм;
- в приводных узлах с отдельными корпусными опорами;
- в передаточных механизмах с монтажом подшипника на основание;
- при сборке оборудования с межцентровым расстоянием креплений 68 мм;
- при ремонте механизмов, рассчитанных на подшипниковый узел SBPP203.
Общая информация
Серия
SBPP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
203
Материал
штампованная сталь
Производитель
TECHNIX
Применяемые комплектующие
Корпус
PP
Подшипник
SB203
Габариты
Внутренний диаметр d, мм
17

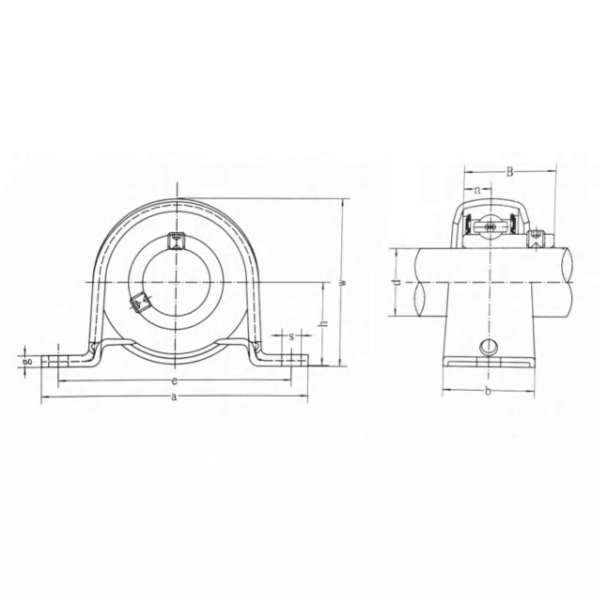

Технические параметры
Межцентровое расстояние креплений на корпусе e, мм
68
Высота крепежной площадки g, мм
3,2
Внутренняя глубина подшипника Bi, мм
22
Высота от основания до середины центра оси подшипника h, мм
22,2
Размер от края подшипника до середины шарика n, мм
6
Длина корпуса a, мм
86
Ширина корпуса b, мм
25
Диаметр крепежного отверстия S, мм
9,5
Длина корпуса w, мм
43,8
Крепежный винт
M6
