Артикул:
SBPP202TECHNIX
Характеристики
Серия
—
SBPP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
202
Внутренний диаметр d, мм
—
15
Все характеристики
Аналоги
Аналог FKD:
SBPP202FKD
414 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Подшипниковый узел SBPP202 TECHNIX предназначен для установки вала диаметром 15 мм и представляет собой готовую опору на базе подшипника SB202 и корпуса PP. Корпус изготовлен из штампованной стали, поэтому узел имеет компактное исполнение и может монтироваться непосредственно на опорную поверхность оборудования. Межцентровое расстояние креплений 68 мм и диаметр монтажных отверстий 9,5 мм задают основные параметры его присоединения к конструкции.
Особенности конструкции
Внутренний диаметр подшипника составляет 15 мм, внутренняя глубина Bi - 22 мм. Ось вала после установки располагается на высоте 22,2 мм от основания корпуса, а размер n от края подшипника до середины шарика равен 6 мм. Такое сочетание параметров необходимо учитывать при замене готового узла, особенно если положение вала относительно монтажной плоскости уже задано конструкцией механизма.
Длина корпуса a составляет 86 мм, ширина b - 25 мм, размер w - 43,8 мм. Крепежная площадка имеет высоту 3,2 мм. Для фиксации предусмотрены крепежные отверстия диаметром 9,5 мм с расстоянием 68 мм между их центрами, а в конструкции используется винт M6. Благодаря готовому сочетанию корпуса и подшипниковой вставки при подборе достаточно проверить посадку вала и монтажную геометрию узла целиком.
Расшифровка наименования
- SBPP - серия подшипникового узла;
- 202 - типоразмер исполнения с внутренним диаметром 15 мм;
- PP - обозначение корпуса, входящего в состав узла;
- SB202 - подшипник, установленный в корпусе;
- TECHNIX - производитель подшипникового узла.
Область применения
SBPP202 используют как готовую опору для валов диаметром 15 мм в механизмах, где требуется крепление подшипника к плоской монтажной поверхности. Узел удобен при серийной сборке и ремонте оборудования, поскольку подшипник и корпус уже подобраны друг к другу, а основные монтажные размеры позволяют заранее проверить совместимость с существующими отверстиями и положением оси вала.
Подшипниковый узел подходит:
- для опор вращающихся валов диаметром 15 мм;
- для приводных и передаточных механизмов с корпусным размещением подшипника;
- для узлов, где требуется межцентровое расстояние креплений 68 мм;
- для оборудования с креплением опоры через отверстия диаметром 9,5 мм;
- для замены узла SBPP202 при совпадении посадочных и монтажных размеров.
Общая информация
Серия
SBPP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
202
Материал
штампованная сталь
Производитель
TECHNIX
Применяемые комплектующие
Корпус
PP
Подшипник
SB202
Габариты
Внутренний диаметр d, мм
15

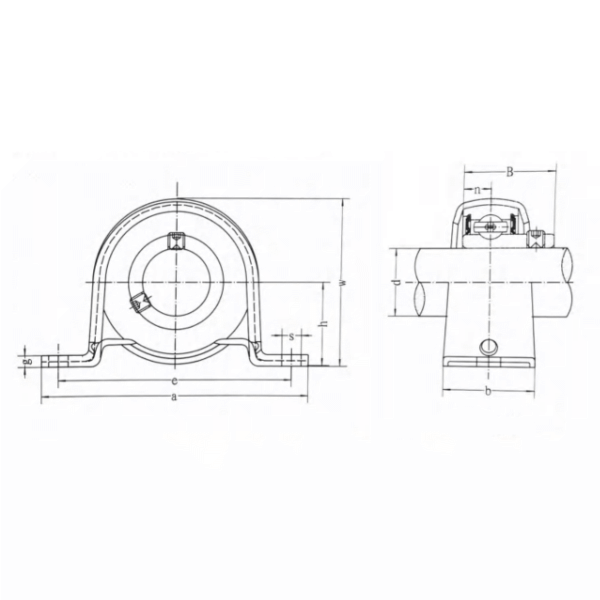

Технические параметры
Межцентровое расстояние креплений на корпусе e, мм
68
Высота крепежной площадки g, мм
3,2
Внутренняя глубина подшипника Bi, мм
22
Высота от основания до середины центра оси подшипника h, мм
22,2
Размер от края подшипника до середины шарика n, мм
6
Длина корпуса a, мм
86
Ширина корпуса b, мм
25
Диаметр крепежного отверстия S, мм
9,5
Длина корпуса w, мм
43,8
Крепежный винт
M6
