Закрепительные втулки для подшипниковых узлов
Особенности применения деталей

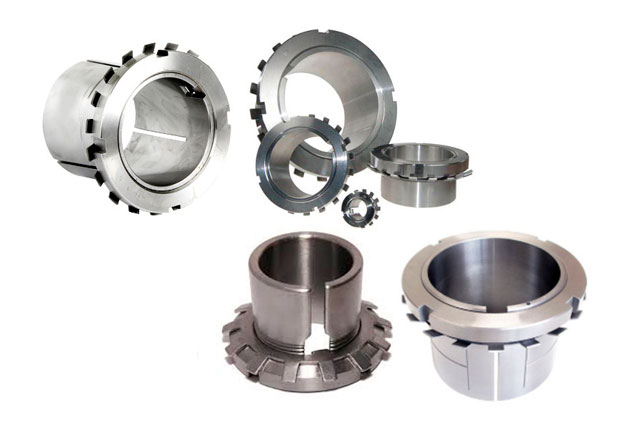

Втулки закрепительные представляют собой вспомогательные элементы для создания подшипникового узла с посадочным отверстием конусного типа. Специальные изделия необходимы для закрепления подшипников качения. Конструкция закрепительной втулки довольно простая и представлена тонкой гильзой со специальным отверстием, которое имеет форму цилиндра.
Особенности закрепительных деталей
Стоит отметить, что закрепительные втулки в российских реалиях должны быть выполнены согласно действующему ГОСТу 24208-80. Изделие производят из высокопрочной стали (нержавеющая сталь для подшипников) с габаритами отверстия от 20 до 710 мм. Сборочный элемент довольно легко устанавливается на вал, особенно при использовании дополнительных устройств. Фиксация гильзы происходит по оси, что позволяет монтировать подшипник в любом положении.
Конструкция втулки из стали состоит из нескольких частей:
- Основание.
- Шайба со стопорным кольцом.
- Стопорные выступы в форме зубьев.
Закрепительные втулки имеют несколько особенностей, что делает их незаменимыми деталями в конструкции подшипникового узла. Например, внутренняя часть втулки имеет форму цилиндра, что позволяет монтировать ее на ось. Наружная часть в форме конуса идеально подходит под расположение подшипника нужного диаметра.
Простая фиксация с помощью гайки и резьбы, а стопорное кольцо гарантирует, что в процессе работы втулка не будет ослабевать. Ничего сложного, но в то же время надежно и очень эффективно.
Закрепительные втулки из высокопрочной легированной стали поставляются совместно с гайками и шайбами для монтажа. Обратите внимание, что если втулка крупногабаритная, то вместо шайбы будут использоваться специальные бугели, выполняющие аналогичные предохранительные функции.
Технические нюансы
При выборе втулки важно учитывать, что габариты подшипника влияют на усилие запрессовки. Чтобы снизить силы трения между прилегающими поверхностями, закрепительные детали могут дополняться специальными патрубками или каналами для поступления смазочных материалов. Как правило, данная техническая особенность присуща втулкам диаметром от 140 мм и выше.
Закрепительные детали удобны и просты в эксплуатации. Вам не нужно использовать дополнительные инструменты или приспособления для крепления на валу. Если работы ведутся на гладком валу, то подшипник с закрепительной втулкой можно устанавливать в любом положении. Втулки практически не имеют недостатков, поэтому приспособления нашли применение в разных сферах:
- Автомобильная промышленность, агрегаты и механизмы с валами.
- Сельскохозяйственная техника.
- Тяжелая и легкая промышленность.
- Железнодорожная техника и транспорт.
Разумеется, закрепительные втулки встречаются на многих валах, в том числе в производстве станков и прочего оборудования. Подбор втулок всегда осуществляется за счет сравнения ширины детали, внутреннего и внешнего диаметра. Все детали маркируются параметрами, по которым можно без проблем подобрать необходимую втулку под работу подшипникового узла.
В сети можно найти специальные таблицы с типоразмерами втулок, где важно обратить внимание на основные параметры. Например, диаметр и ширина оси, на которую нужно монтировать подшипник. Немаловажным параметром является вес втулки, так как от него зависят нагрузки, передаваемые на ось.
Установка такой гильзы не станет препятствием, если правильно подобрать размеры, заранее очистить посадочное место и выбрать качественные смазочные материалы. А приобрести закрепительные втулки можно на сайте производителя «Техникс» с доставкой по России.
