Сфера применения шариковых опор в современной промышленности и технике
Шариковая опора представляет собой разновидность подшипника, позволяющего в комплексе перемещать тяжелые грузы с минимальным усилием. Однако плавное передвижение шариковые опоры обеспечивают только при грамотном использовании на большой площади. Продукция пользуется огромным спросом, в том числе в гражданском оборудовании и промышленной сфере.
Коротко о главном – шариковые опоры

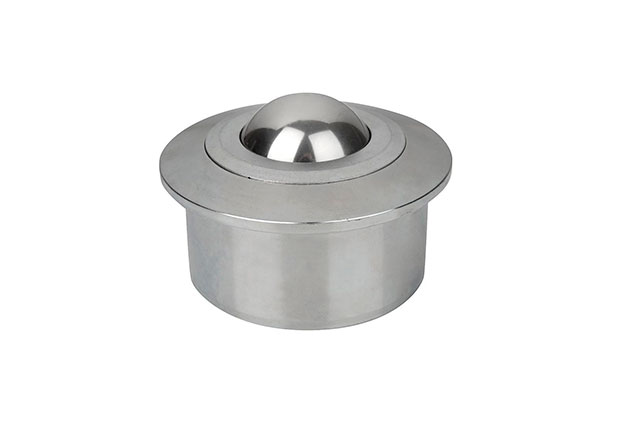

Простая конструкция представлена корпусом с несущим стальным шаром. Как правило, внутренний шар устанавливают на «подушку» из мелких шариков, которые при вращении обеспечивают плавное передвижение. Обратите внимание на тот факт, что работают шариковые опоры всегда под одной схеме – преобразовывают скольжение тяжелых грузов в трение качения.
Технология позволяет с минимальными усилиями перемещать любые предметы. Разумеется, такие системы чаще всего встречаются на специализированных рабочих столах и конвейерах. Чтобы сдвинуть груз, достаточно слегка подтолкнуть его, после чего в работу включаются шарики и двигаются всю массу предмета.
Несущие шары распределяют массу грузов по всей плоскости, а на усилие для передвижения уходит не более 5% от его веса. Автоматическое или ручное перемещение, облегчение операций по работе с тяжелыми грузами – все эти и не только задачи выполняют шариковые опоры.
На заметку. Учитывайте, что материалы корпуса, а также шара могут отличаться. Соответственно, самыми прочными и устойчивыми считаются шариковые опоры из закаленной стали, но корпус может быть выполнен из полимеров и других материалов.
Где применяются шариковые опоры
Как правило, такие конструкции встречаются в оборудовании для ручного перемещения грузов. Например, на специализированных столах, когда нужно обеспечивать неограниченное направление движения объектов. Также шариковые опоры можно встретить в автоматических устройствах перемещения, но в редких случаях.
Для примера рассмотрим несколько сфер применения опор:
- Фурнитура – мебельная продукция зачастую тяжелая, а вместо стандартных колесных пар могут применять шариковые опоры. Причем речь идет не только о стандартных столах или стендах, но и поверочном оборудовании, сборочных установках.
- Конвейерные системы – если применение рольгангов усложнено, то лучше рассмотреть вариант с шариковыми опорами. Они позволяют перемещать груз не в одном, а в нескольких направлениях.
- Рабочие места – любые столешницы, где специалисты работают с тяжелыми вещами, в том числе деревообрабатывающие предприятия.
Шариковые опоры получили огромную популярность за счет широкого диапазона нагрузок – от 7 до 8 000 кг на один шарик. Существует множество вариантов установки опор, а специальные покрытия предотвращают коррозию металла. В зависимости от разновидности шариковых опор, они могут работать в широком диапазоне температур – от +220 градусов до – 50 градусов С.
К слову, шариковые опоры из полимеров, например, полиацеталя могут выдерживать не более +60 градусов С. Если конструкция выполнена из углеродистой стали, то ее можно без проблем использовать в горячих и холодных цехах, где температура колеблется от -40 до +11 градусов С.
Конечно, мы рассмотрели лишь несколько сфер применения. При выборе опор важно обращать внимание на маркировку, а именно серию оборудования:
- SP – прочная углеродистая сталь может выдерживать до 500-600 кг. Такие опоры подойдут для сборочных платформ или погрузочного оборудования.
- SP-CX – усиленная серия опор из стали для гражданского и авиационного сектора. Могут применяться для специализированной техники.
Шариковые опоры SP от компании TECHNIX способны выдерживать как минимальные (50 кг), так и максимальные нагрузки. Сверхтяжелые серии используются в промышленном оборудовании и выдерживают нагрузки вплоть до 3 000 кг.
За подробной информацией, техническими характеристиками и условиями поставки обращайтесь к нашим специалистам
