Применение втулок Taper Bush в промышленности и оборудовании

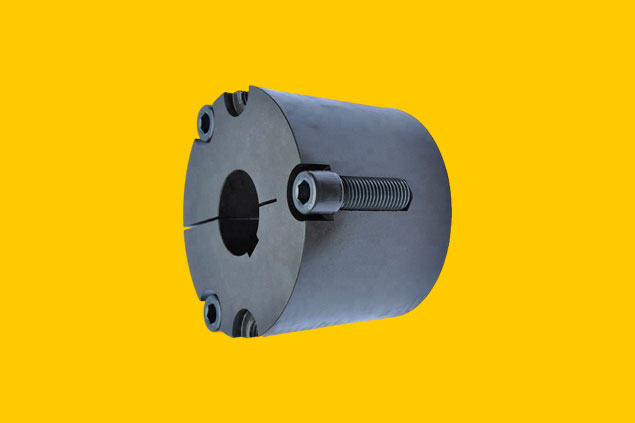

Втулки конической формы или Taper Bush. В России подобные изделия с отверстием под вал и быстрой установкой принято называть втулки тапербуш. Они не только простые в установке, но имеют достаточно надежный способ крепления – всего несколько болтов и отверстие начинает сужаться. Втулка прочно садится на вал и обеспечивает надежно сцепление.
Почему втулки тапербуш настолько популярны
Секрет кроется в надежности и простоте монтажа/демонтажа втулок. Готовое изделие оснащается отверстиями под установочные винты. Достаточно подобрать оптимальный диаметр втулки, установить на вал и затянуть винты. Последние обеспечивают надежное крепление и способны выдерживать критические нагрузки.
В промышленном оборудовании принято использовать две основные разновидности втулок по технологии изготовления и материалам:
- Литые – изготавливают из прочной легированной стали (реже из чугуна), после чего заготовки обрабатывают и получают готовые втулки. Стоят такие изделия дешевле, чем втулки штампованные. Производство относительно простое и не настолько затратное.
- Штампованные – встречаются чаще за счет низкой цены и оптимального соотношения качества и трудозатрат на изготовление. Используется метод горячей или холодной штамповки. Отличаются высокими прочностными характеристиками.
Разумеется, на рынке всегда можно приобрести втулки из стали и чугуна. Кроме того, встречается несколько классических систем измерения. Например, для американского рынка используются дюймовые исчисления, а для российского – метрические. Последние относятся к европейским стандартам.
Где применимы конические втулки
Основная сфера эксплуатации соединений тапербуш связана с работой шкивов, звездочек и муфт. Подобные втулки часто встречаются в конструкции электродвигателей, где тапербуш позволяют крепить муфты. По сути, они решают одну важную особенность – соединение валов разного диаметра.
Втулки тапербуш можно использовать для одного шкива или муфты, не обращая внимания на диаметр вала. Кроме того, втулки минимизируют риски, связанные с возможными повреждениями покрытия вала при выполнении монтажных работ.
Конструкция тапербуш с подготовленным отверстием позволяет быстро и надежно монтировать шкивы и звездочки, различные муфты, а также фланцы. Втулку можно максимально быстро заменить, не трогая конструкцию муфты и другого оборудования. К слову, втулки зачастую выбирают в качестве более экономичной альтернативы, чем вариант с расточкой валов.
При монтаже не используются сложные инструменты или особенные съемники. Главное, чтобы все размеры идеально подходили под монтажные отверстия втулки. Для примера можно рассмотреть процесс стандартной установки конической втулки:
- Удаляем с вала все смазочные материалы, пыль и грязь. Желательно очищать при помощи специальных жидкостей.
- Втулку нужно установить так, чтобы отверстия оставались в открытом виде. Резьба должна быть видна только с одной стороны.
- Необходимо смазать индустриальным маслом установочные болты, а также резьбу втулки. Винты ставим так, чтобы они свободно ходили в отверстиях.
- Плавно монтируем втулку в ступицу и закрепляем в нужном положении.
Винты затягивают стандартным ключом до полного закрепления. Учитывайте подходящие значения момента затяжки. Теперь необходимо аккуратно подбить втулку молотком с резиновым наконечником и подтянуть установочные винты. Коническая втулка готова к эксплуатации. Дополнительно можно заполнить отверстия густой смазкой, дабы исключить попадание пыли и грязи.
