Настройка зазора и компенсация люфта в трапецеидальных гайках (схемы регулировки, влияние на точность и самоторможение)

Оглавление

1. Теоретические основы зазора и люфта
2. Схемы регулировки зазора
3. Влияние настройки на точность и самоторможение
4. Практические рекомендации и инструкция по настройке
5. Заключение
6. Краткое содержание статьи

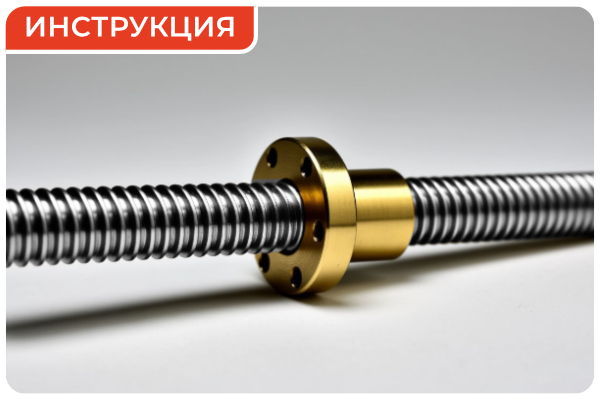

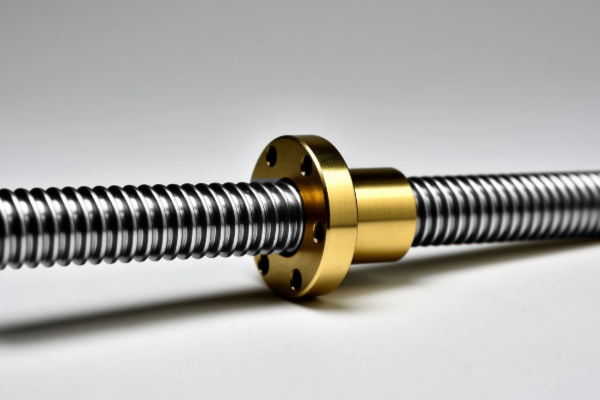

Трапецеидальные гайки — специальные элементы трансмиссии станков, имеющие резьбу. Применяются в подъемниках, станках, приводах подачи и других узлах с требованиями надежной передачи усилия и предсказуемого позиционирования.

Гайки работают в паре с винтом трапецеидального профиля. Такая пара преобразует вращение в поступательное движение. Со временем в паре появляется люфт трапецеидального винта. Он проявляется как запаздывание движения гайки при смене направления вращения винта.

Появляются проблемы:

• потеря точности позиционирования;
• рост вибраций;
• неравномерный износ.

На появление люфта влияет износ, допуски изготовления или условия эксплуатации. От избыточного свободного хода снижается точность, ухудшается управляемость механизма. Грамотная настройка восстанавливает точность, продлевает ресурс узла и сохраняет эффект самоторможения без риска заклинивания.

1. Теоретические основы зазора и люфта

В трапецеидальных гайках различают несколько типов зазоров:

1. Радиальный зазор связан с боковым смещением оси движения винта относительно оси гайки из-за повреждения винта или люфтов системы удержания перемещаемого элемента. Проявляется при перекосах и неравномерной нагрузке.
2. Осевой зазор выражается в свободном ходе винта без хода гайки при начале движения или быстром реверсе.
3. Угловые зазоры возникают из-за неточности сопряжения резьбового профиля, влияют на повторяемость позиционирования.

На величину люфта влияет материал гайки (бронза, полимер, сталь), шаг винта и рабочая нагрузка. Мягкие материалы лучше гасят вибрации, но быстрее изнашиваются. Чем крупнее шаг, тем заметнее влияние зазора на линейное перемещение.

Все эти факторы напрямую отражаются на точности и способности пары к самоторможению, то есть удержанию нагрузки без обратного вращения.

2. Схемы регулировки зазора

На практике применяются несколько схем компенсации люфта. Каждая подбирается под конкретный механизм:

1. Разрезная гайка с винтовой стяжкой (позволяет поджимать половины гайки, уменьшая свободный ход).
2. Двойная гайка с пружинным преднатягом (обеспечивает стабильную компенсацию при переменных нагрузках).
3. Регулировочные прокладки (простой способ точной подгонки в ремонтных условиях).

Выбор схемы зависит от требований к точности, ресурсу и допустимому усилию вращения.

3. Влияние настройки на точность и самоторможение

Для оценки результата регулировки применяют индикатор часового типа и динамометр. Измеряется смещение при смене направления и усилие, необходимое для срыва самоторможения. Регулировка осевого зазора должна выполняться с учетом компромисса между точностью и плавностью хода, иначе возрастает трение и нагрев.

Таблица сравнительных данных

Сильный поджим приводит к ускоренному износу, росту температуры, потере подвижности. При испытаниях под нагрузкой хорошо заметна зависимость самоторможения от величины люфта.

4. Практические рекомендации и инструкция по настройке

Перед началом работ важно подготовить инструмент и соблюдать последовательность действий. Это снижает риск ошибок и повреждений.

Пошаговая инструкция:

1. Очистить винт и гайку от загрязнений и старой смазки.
2. Ослабить фиксирующие элементы и выполнить предварительную подгонку.
3. Плавно уменьшать зазор, контролируя усилие вращения.
4. Проверить ход под рабочей нагрузкой и зафиксировать настройку.

Необходимые инструменты и материалы: индикатор, набор ключей, щупы, динамометр, рекомендованная смазка.

Допускаются частые ошибки: чрезмерный поджим, игнорирование перекоса, настройка без учета реальной нагрузки.

5. Заключение

Корректная настройка зазора в трапецеидальных гайках — это баланс между точностью, ресурсом и надежностью. Понимание природы люфта трапецеидального винта и осознанный выбор схемы регулировки дают добиться стабильной работы механизма. Регулярный контроль и настройка обеспечивают позиционирование и сохранение самоторможения даже при длительной эксплуатации.

6. Краткое содержание статьи

• Трапецеидальные гайки — элементы трансмиссии станков с трапецеидальной резьбой; преобразуют вращение винта в поступательное движение в подъемниках, приводах.
• Проблемы люфта: потеря точности, вибрации, неравномерный износ из-за износа, допусков, эксплуатации.
• Типы зазоров: радиальный (от перекосов), осевой (свободный ход), угловой (неточность профиля); влияют материал, шаг, нагрузка.
• Схемы регулировки: разрезная гайка со стяжкой, двойная с пружиной, прокладки — для компенсации под точность и ресурс.
• Влияние настройки: баланс точности, самоторможения и трения; проверка индикатором, динамометром.
• Инструкция: очистить, ослабить, поджать плавно, проверить под нагрузкой; инструменты — индикатор, ключи, смазка.
• Итог: настройка продлевает ресурс, сохраняет позиционирование и самоторможение.
