Линейные направляющие: от простых решений до высокоточных систем позиционирования
Линейные направляющие — это элементы механизмов, где требуется контролируемое перемещение. Применяются они в разных процессах от транспортировки заготовок на производстве до позиционирования узлов в приборах. Конструкция направляющих задает траекторию движения, обеспечивает стабильность работы оборудования. С ростом требований начали развиваться системы на базе валов, где ключевую роль играет прецизионный вал. Он - с высокой точностью геометрии, качеством обработки поверхности.
Основные принципы работы линейных направляющих
Работа линейных перемещений основана на принципе качения. Движение подвижного узла проходит через контакт тела качения с дорожками направляющего элемента. Обеспечивается стабильное перемещение по траектории, нагрузка равномерно распределяется. Способ положительно влияет на ресурс системы, длительность эксплуатации.
Системы качения и скольжения отличаются коэффициентом трения, энергозатратами. В механизмах со скольжением точность зависит от толщины смазочной пленки. В системах качения геометрия перемещения задается конструкцией направляющих элементов. Выходит более стабильная работа при разных скоростных режимах и нагрузках.
Взаимодействие направляющих и подвижных узлов проходит через линейный подшипник. Внутри его размещаются шарики или ролики в циркуляционном контуре. В системах с валами подшипниковый узел охватывает цилиндрическую поверхность, высокоточную по диаметру и форме. Качество ее обработки влияет на равномерность качения, плавность перемещения.
Типы линейных направляющих
Есть несколько подходов к классификации линейных направляющих. Чаще используют деление по форме и конструкции элемента. Классификация определяет рабочие характеристики системы. Разные типы рельсовых направляющих ориентированы на свои задачи.
Применяемые виды:
- Профильные рельсовые направляющие. Система из стального рельса с 2-4 дорожками качения и подвижной кареткой. Конструкция с высокой жесткостью, устойчивая к нагрузкам.
- Направляющие типа «ласточкин хвост». Взаимодействуют с плоскими поверхностями V-образной формы, плотно прилегающими друг к другу. Точная подгонка и регулярная смазка ограничивают применение в высокоточных системах.

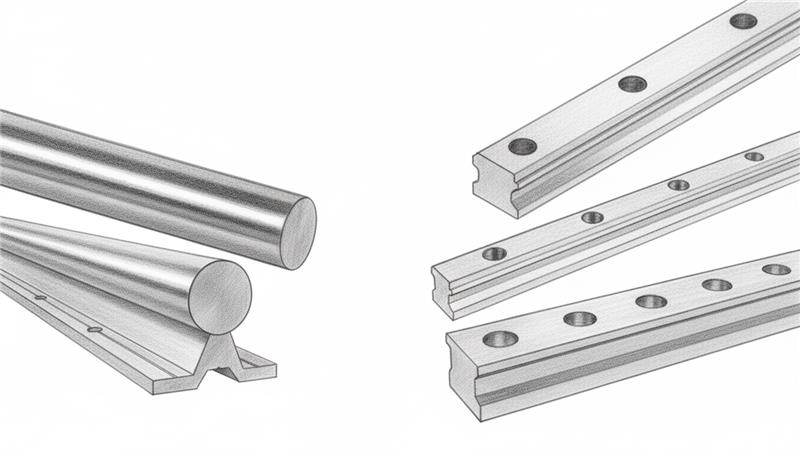

- Цилиндрическая рельсовая направляющая. Выглядит в виде вала круглого сечения, по которому перемещаются втулки или подшипниковые блоки. Обеспечивает распределение нагрузок по всей длине, с хорошей грузоподъемностью.
- Шлицевые направляющие. Конструкции фиксируются по концам и имеют специальные дорожки качения и насечки, улучшающие зацепление. Снижается риск проскальзывания и износа.
Внимания заслуживают системы на базе валов. Современный прецизионный вал с высокой точностью обработки, минимальными отклонениями по диаметру, качественной поверхностью качения. В сравнении с рельсовыми решениями такие варианты проще в установке, компактнее.
Эволюция технологий
Первые системы линейных перемещений появились в конце XIX века в машиностроительной отрасли. Это были массивные конструкции, закрепленные неподвижно. Обеспечивали только базовую точность перемещения рабочих элементов оборудования. Были громоздкими, тяжелыми, ограниченными по функционалу. Но они создали фундамент для дальнейшего развития линейных систем.
Со временем произошел переход к более технологичным решениям. Современные шариковые и роликовые рельсовые направляющие — высокоточные компоненты. Каждая деталь проходит строгий контроль геометрии и шероховатости поверхности. Параллельно совершенствовались и прецизионные валы. Их поверхность шлифуется с минимальными допусками погрешности. Повышается точность качения, уменьшаются вибрации. Новые материалы, сплавы и покрытия делают детали прочными, устойчивыми к коррозии и износу.
Наблюдается тенденция и к миниатюризации подвижных узлов. Каретки линейного перемещения становятся компактными и легкими. Создаются высокоскоростные и точные системы при ограниченном пространстве. Эволюция технологий — это новые возможности для автоматизации, роботизации и производства высокоточных станков и оборудования.
Применение в современных системах позиционирования
Линейные направляющие применяются в разных сферах. Создаются решения с разными требованиями к точности, нагрузке, скорости движения. Выбор конкретного типа системы зависит от характера нагрузки, условий эксплуатации.
Механизмы на базе рельсовых направляющих с высокой жесткостью, плавностью хода, точностью перемещений. Прецизионные валы используют в условиях с требованиями компактности конструкции и равномерного распределения нагрузки.
Линейные подшипники и каретки обеспечивают надежное взаимодействие элементов, минимизируют трение и вибрации.
Сферы применения:
- роботизированные комплексы промышленного производства;
- ЧПУ-станки и производство;
- измерительное оборудование;
- медицина;
- 3D-печать;
- автоматизация, логистика;
- лабораторная автоматизация;
- автомобильная промышленность.
Критерии выбора линейных направляющих
Правильный выбор направляющей с кареткой линейного перемещения играет роль в точности и стабильности работы оборудования. Влияет на выбор ресурс системы, плавность хода, надежность выполнения технологических операций. При подборе учитываются конструктивные особенности рельсовых систем, характеристики прецизионных валов.
Основные критерии выбора:
- Статические нагрузки. Учитывается вес перемещаемого груза, масса подвижного элемента, воздействие внешних сил. Для прецизионных валов необходимо равномерное распределение нагрузки по всей длине вала для избежания прогиба и стабильного качения.
- Динамические нагрузки. Высокая скорость и частота перемещений создают риск ускоренного износа узлов. Рельсовые направляющие справляются с высокими нагрузками. Валы устойчивы в компактных механизмах с умеренными скоростями.
- Точность позиционирования. Разные типы оборудования требуют определенной степени точности. Каретки на рельсовых направляющих - с минимальными погрешностями перемещения. Прецизионные валы поддерживают стабильное положение в узких и компактных системах.
- Условия эксплуатации. Роль играет температура рабочей зоны, влага, пыль и агрессивные среды. Валы с высокоточным покрытием и рельсы с защитным слоем выдерживают воздействие внешней среды, сохраняют геометрию и плавность хода.
Выбор между рельсовыми направляющими и прецизионными валами зависит от комбинации критериев. Инженер подбирает оптимальную конфигурацию линейной системы, обеспечивая баланс между точностью, жесткостью и эксплуатационной надежностью.
Будущее линейных направляющих
Технология линейных перемещений развивается. Появляются «умные» системы с датчиками и средствами контроля. Оптимизируется движение кареток, предсказывается износ элементов, повышается производительность. В модернизацию включены и механизмы прецизионных валов, где точность и плавность хода особенно критичны.
Развитие материалов и технологий формирует будущее отрасли. Аддитивные методы позволяют создавать направляющие и валы индивидуальных параметров. Адаптивные покрытия и сплавы повышают износостойкость, устойчивость к коррозии и температурным скачкам. Совместно с датчиками и автоматикой создается перспектива для интеграции линейных систем в новые производственные решения.
Заключение
Линейные направляющие остаются ключевыми элементами современных механизмов позиционирования. Рельсовые перемещения с высокой жесткостью, точностью, способностью выдерживать большие нагрузки. Прецизионные валы компактные, с плавным ходом, стабильно работают в ограниченных пространствах.
Особое место в инженерии отдается прецизионным валам. Точность изготовления и геометрическая стабильность дают создавать механизмы с минимальными погрешностями. Современные технологии делают их надежными компонентами линейных систем.
Получается, рельсовые направляющие и прецизионные валы балансируют между жесткостью, точностью и компактностью. Появляются возможности для автоматизации, роботизации и высокоточного позиционирования в разных отраслях промышленности.
Краткое содержание статьи:
- Линейные направляющие обеспечивают контролируемое перемещение деталей.
- Различают системы качения и скольжения, отличающиеся трением и точностью.
- Типы направляющих: профильные рельсовые, «ласточкин хвост», цилиндрические, шлицевые.
- Прецизионные валы обеспечивают компактность и точность.
- С XIX века технологии эволюционировали к высокоточным шариковым и роликовым системам.
- Применение: ЧПУ, робототехника, медицина, 3D-печать, логистика.
- Критерии выбора: нагрузки, точность, условия эксплуатации.
- Будущее — умные системы с датчиками и адаптивными материалами.
