Как сделать линейные направляющие своими руками? Плюсы и минусы

Оглавление

1. С чего начать? Материалы и инструменты
2. Пошаговая инструкция
3. Плюсы и минусы самоделок
4. Альтернативы и советы
5. Заключение
6. Краткое содержание статьи

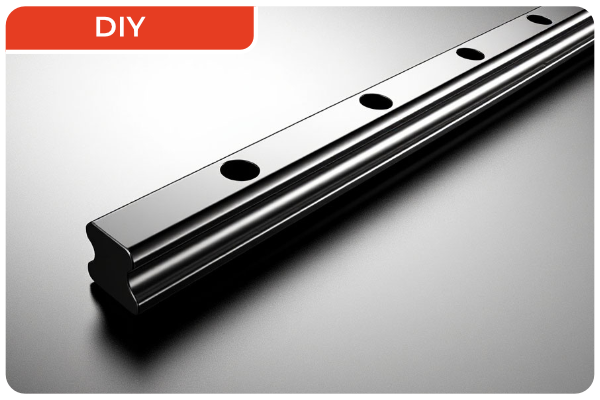

Если вы увлекаетесь DIY или собираете свой станок, 3D-принтер или фрезерный аппарат, наверняка сталкивались с линейными направляющими. Это такие «рельсы», по которым плавно ездит каретка. Без них не получится точного движения. Фирменные направляющие от Hiwin или THK - штука отличная, но дорогая. А еще их не всегда легко найти в России: то нет в наличии, то цена кусается. Поэтому многие из нас пробуют делать линейные направляющие своими руками. Это и дешевле, и можно подстроить под свои нужды - в общем, классика DIY.

Кстати, тема реально популярна: по данным Yandex Wordstat, запрос «линейные направляющие купить» набирают больше 5 000 раз в месяц. Но вот беда: информации много, а четких инструкций, как сделать их самому, не так уж и просто найти. Давайте сначала сразу выясним, что такое линейные направляющие, и для чего они нужны. Если коротко - это рельсы с кареткой, которые обеспечивают точное и плавное движение. Представьте себе мини железную дорогу для станка: рельсы задают направление, а каретка катается по ним без заеданий. В CNC станках это особенно важно - малейший люфт, и точность работы падает.

Главная мысль, которую мы хотим до вас донести: самодельные линейные направляющие отлично подходят для хобби-проектов, но не стоит ждать от них промышленного уровня. Они дешевле, но менее точны и долговечны, чем заводские.

1. С чего начать? Материалы и инструменты

Первое правило: все зависит от задачи. Если станок легкий, и нагрузка небольшая, можно взять алюминий. Если тяжелый - лучше сталь. Вот что вам может понадобиться для самодельных направляющих:

Материалы:

• профили из алюминия или стали (примерно 20×40 мм - аналог HGR20), чтобы конструкция держала форму;
• подшипники (шариковые или игольчатые): для плавного хода каретки;
• крепеж (болты, гайки): чтобы все надежно зафиксировать;
• смазка (например, Литол 24), уплотнители, концевые выключатели, если нужно.

Инструменты:

• токарный или фрезерный станок (или ЧПУ): для точной обработки профилей;
• 3D-принтер: чтобы напечатать прототипы кареток;
• шлифовальная машина: убрать заусенцы и довести поверхность до ума;
• измерительные приборы (уровень, лазерный дальномер, микрометр): без них никуда, если хотите точности.

Совет: не экономьте на металле. Хороший материал - половина успеха в сборке направляющих самодельных станков. И всегда учитывайте нагрузку: подбирайте подшипники и крепеж под свои задачи.

Таблица сравнения материалов

Вывод: алюминий - для легких конструкций, сталь - для серьезных станков.

2. Пошаговая инструкция

Перед началом обязательно изучите чертежи - это сэкономит время и нервы. А теперь начнем работу.

Шаг 1. Подготовка рельсов

• Выберите профиль. Для легких станков - низкий, для тяжелых - высокий. Нержавеющая сталь подойдет, если нагрузка большая.
• Разрежьте материал по размерам проекта. Используйте болгарку или плазменный резак. Проверьте размеры линейкой или лазерным измерителем - допуск не больше 1 мм.
• Отшлифуйте поверхность до гладкости (допуск около 0,02 мм по ISO). Так каретка будет ходить плавно, без трения.

Шаг 2. Изготовление каретки

• Продумайте дизайн: учтите профиль рельсов и нагрузку.
• Сделайте каретку на 3D-принтере или фрезерном станке. Корпус можно вырезать из алюминия или стали.
• Установите подшипники, смажьте их Литолом 24, и готово.

Шаг 3. Сборка и выравнивание

• Закрепите рельсы на раме болтами или сваркой. Следите, чтобы они были параллельны и на одинаковом расстоянии.
• Проверьте горизонтальность и вертикальность уровнем или лазерным дальномером. Подкорректируйте, если нужно.
• Поставьте каретку на рельсы и проверьте ход: она должна двигаться свободно, без заеданий.

Шаг 4. Тестирование

• Нагрузите направляющие до 100 кг: они не должны деформироваться.
• Измерьте люфт микрометром. Допустимый зазор не больше 0,1 мм. Если больше - подрегулируйте.
• Проверьте скорость каретки (до 1 м/с). Если нужно быстрее, оптимизируйте конструкцию или поставьте мощный двигатель.

После всех тестов убедитесь, что все работает как надо. Если что то не так - исправьте и протестируйте снова.

Есть два способа сделать направляющие:

1. Простой вариант: трубы ПВХ. Дешево, быстро, но недолговечно и неточно. Подходит для прототипов или легких задач.
2. Продвинутый вариант: система с рециркуляцией шариков. Точная, долговечная, но сложнее в изготовлении и дороже. Идеальна для серьезных проектов.

Например, используя оба варианта можно создать самодельную направляющую для циркулярной пилы или самодельную направляющую для плазмореза. Принципы схожи, но нужно учесть специфику инструмента и нагрузки.

3. Плюсы и минусы самоделок

Плюсы:

• Экономия: самодельные рельсы в 3–5 раз дешевле заводских (например, 500 руб./м против 2 500 руб./м у Hiwin).
• Гибкость: можно сделать любую длину и форму, интегрировать с 3D печатными деталями.
• Доступность: многое продается в «Лемана Про» и подобных магазинах по ГОСТ-аналогам.
• Опыт: сборка учит работать с металлом и проектировать механизмы.

Минусы:

• Точность: люфт 0,1–0,5 мм против 0,005 мм у заводских.
• Срок службы: 10–20 тысяч км против 100 тысяч км у фабричных.
• Трудоемкость: на пару метров уйдет 20–40 часов.
• Безопасность: не рассчитаны на нагрузки свыше 200 кг, могут сломаться и навредить.

Линейные направляющие с каретками своими руками - интересное решение для тех, кто увлекается сборкой собственного оборудования. К примеру, самодельные направляющие для фрезера облегчат работу с материалами, помогут настроить инструмент под необычные задачи. А если сделать самодельные направляющие для ЧПУ-станков, то можно адаптировать оборудование под свои нужды.

Сравнение самодельных и заводских направляющих

4. Альтернативы и советы

Если не хочется возиться с самоделками, посмотрите на бюджетные заводские варианты от известных брендов. Они надежнее, но если проект нестандартный, самодельные могут быть выгоднее.

Когда стоит делать самому:

• Прототипирование: быстро и дешево проверить идею.
• DIY CNC станки: если нужны нестандартные направляющие.
• 3D-принтеры и любительские проекты: когда важна персонализация.

Полезные советы:

Если вы все же решите изготовить линейные направляющие для фрезера или других станков своими руками, вот несколько ценных рекомендаций:

• Используйте Fusion 360 для моделирования: программа мощная и удобная.
• Сверяйтесь со стандартами DIN: так ваши детали будут совместимы с другими компонентами.
• Тщательно тестируйте: точность и надежность - залог долгой работы.
• Посоветуйтесь с опытными мастерами: их советы сэкономят вам кучу времени.

5. Заключение

Самодельные направляющие - отличный вариант для хобби и экспериментов. Они экономят бюджет и дают свободу творчества. Но если вам нужна промышленная точность и долговечность, лучше взять заводские, например, от проверенного бренда TECHNIX.

И главное: будьте осторожны. Работа с металлом и станками требует внимания и соблюдения техники безопасности. Перед началом убедитесь, что вы понимаете все этапы и уверены в своих силах.

6. Краткое содержание статьи

• Линейные направляющими - рельсы с кареткой для точного движения в DIY-станках, 3D-принтерах, фрезерах. Фирменные (Hiwin, THK) дорогие и редкие в РФ, самодельные - бюджетный вариант для хобби. Запросы «купить» - >5000/мес (Yandex).

• Материалы/инструменты: профили алюминий/сталь (20x40мм), подшипники, крепеж, смазка (Литол-24). Инструменты: токарный/фрезер, 3D-принтер, шлифмашина, микрометр. Алюминий - легкие нагрузки, сталь - тяжелые.

• Пошагово: 1. Рез/шлифовка рельсов (допуск - 0,02 мм). 2. Каретка с подшипниками (3D/фрезер). 3. Сборка/выравнивание. 4. Тест: нагрузка - 100 кг, люфт<0,1 мм, скорость - 1 м/с. Варианты: ПВХ (просто), шарики (точно).

• Плюсы/минусы: «+» Экономия (500 руб./м vs 2500), гибкость, опыт. «-» Люфт - 0,1-0,5 мм (vs 0,005), срок - 10-20 тыс.км, трудоемко (20-40 ч), нагрузка - <200 кг.

• Советы: для прототипов/DIY-CNC. Моделируйте в Fusion360, стандарты DIN, тестируйте. Альтернатива - бюджетные заводские. Соблюдайте ТБ!
