Станок 1К625: устройство и технические характеристики

Оглавление

1. 1к625: технические характеристики
2. Как станок устроен и работает
3. Почему 1К625 так долго в строю: плюсы, минусы и как его улучшить
4. Применение и примеры
5. Эксплуатация и безопасность
6. Заключение
7. Краткое содержание

В послевоенные годы машиностроение в СССР росло как на дрожжах. Государство щедро финансировало проекты и запуск в производство прочных, практически «неубиваемых», станков. Тогда-то и придумали металлорежущий станок 1К625. Инженеры из КБ московского завода «Красный пролетарий» разработали этот универсальный инструмент для обработки металла после тщательного анализа ошибок предыдущих версий, и он сразу стал популярным на советских заводах по всему Союзу.

Сейчас 1К625 - это не просто часть истории. Его до сих пор считают самым удачным станком для обработки металлов, почти классикой. Станок хвалят за то, что он надежный, стоит не очень дорого и его можно доработать. Многие компании в России и даже за границей настраивают эту модель под себя. Станок простой, долго работает и много чего умеет делать. Модель 1К625 обычно ставят на небольших производствах или в ремонтных мастерских.

1. 1к625: технические характеристики

Станок разработан для разнотипных токарных работ, в т. ч. точение, сверление, нарезание метрической, модульной, дюймовой, питчевой резьб и других операций по производству или восстановлению деталей. Основные параметры:

• диаметр обработки над станиной - 500 мм;
• длина детали - 930-1920 мм (это зависит от модели);
• скорость вращения шпинделя - от 12,5 до 2000 об/мин;
• мощность двигателя - 11 кВт;
• вес 1К625 - 2310-2635 кг.

Эти показатели поддерживают высокую производительность и точность при работе с деталями разных размеров и форм. Для наглядности основные технические параметры 1К625 собраны в таблице.

Таблица: 1к625 характеристики

В сравнении с другой популярной советской разработкой, станком 16К20, рассмотренная модель имеет несколько важных отличий. Во-первых, токарный станок 1к625 рассчитан на обработку более крупных деталей: диаметр над станиной у него равен 630 мм, тогда как у 16К20 всего 400 мм. Во-вторых, движок у 1К625 помощнее (11 кВт против 10 кВт), поэтому с ним можно брать более твердые материалы и снимать больше за один раз. Еще 1К625 тяжелее и это тоже плюс. Он устойчивее, когда обрабатываешь массивные заготовки и меньше вибрирует, что улучшает точность. Между тем 16К20 более компактен, поэтому его чаще берут для небольших мастерских с ограниченным пространством. Оба станка годятся для многого, но 1К625 лучше справляется там, где нужна жесткость и мощность.

2. Как станок устроен и работает

Этот станок сделан так, чтобы быть очень жестким и точным. В нем несколько главных частей:

• Станина с направляющими: чугунная коробчатая конструкция с ребрами жесткости. К ней крепят все остальные элементы. Выдерживает большую нагрузку без деформации.
• Передняя бабка: шпиндель с подшипниками и коробка скоростей, чтобы выбирать, как быстро он будет крутиться. От состояния передней бабки зависит точность оборотов заготовки.
• Задняя бабка: применяют для поддержки длинных деталей и установки режущего инструмента (например, сверла или развертки). Она может смещаться в поперечном направлении при обработке пологих конусов без дополнительных механизмов.
• Суппорт: узел, который передвигает резец в разных направлениях относительно оси заготовки. Включает каретку, поперечные и верхние салазки, а также резцедержатели.
• Фартук: механизм, преобразующий вращение ходового винта или вала в движение суппорта.
• Коробка подач: отвечает за настройку скорости и направления перемещения инструмента. За счет регулировки выполняются разные виды точения и нарезания резьб.

Заготовку крепят в патроне шпинделя или между центрами передней и задней бабки. Затем оператор выбирает необходимую скорость оборотов шпинделя и подачу инструмента. Схема обработки выглядит так: суппорт с резцом двигается вдоль (поперек) оси детали, снимая слой металла и образуя нужную поверхность. При нарезании резьбы используют ходовой винт. Он синхронизирует вращение шпинделя и движение суппорта.

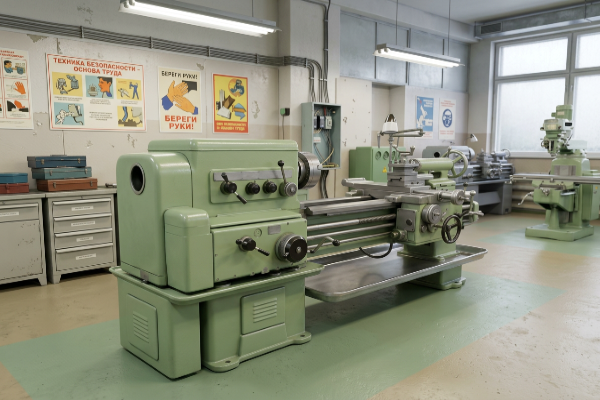

Рис. 1

Подачи на станке регулируются по ГОСТу, поэтому размеры деталей всегда будут одинаковыми. На точность влияют разные вещи: насколько ровные направляющие, как сильно заготовка закреплена, насколько изношены подшипники и правильно ли настроена коробка подач. При регулярной эксплуатации лучше почаще осматривать станок и вовремя менять детали.

3. Почему 1К625 так долго в строю: плюсы, минусы и как его улучшить

У 1К625 много хорошего, поэтому он до сих пор нравится токарям и ставится на производствах.

Плюсы:

• Легко чинить: станок устроен понятно и просто, а запчасти можно достать на вторичном рынке и у поставщиков.
• Многозадачность: годится для разных операций - от чернового точения до финишной обработки и нарезания точных резьб.
• Безотказность: тяжелая рама и надежно собранные узлы позволяют ему долго работать даже при больших нагрузках.
• Расценки: он дешевле новых станков, что важно для маленьких компаний и мастерских.

Главный недостаток станка - отсутствие CNC. Все нужно делать руками. Это требует большого мастерства токаря. При этом производство идет медленнее, если нужно много деталей. Устаревшая система управления ограничивает функции резцов (сверл) и режимов обработки. Неполная автоматизация вынуждает токаря часто перенастраивать станок для работы с новой деталью. Решение: тюнинг станка 1К625. Это поможет ему работать дольше и быстрее.

Самый надежный и рациональный путь улучшить станок – поставить систему ЧПУ. Она сама станет управлять станком и делать детали точнее. Если добавить датчики, которые показывают положение суппорта и шпинделя, появится возможность следить за всем в реальном времени и проще настраивать станок. Заменив электроприводы на те, что с регулировкой частоты, можно будет плавно менять скорость вращения и подачи, что расширит опции станка. А если улучшить смазку, например, поставить автоматическую подачу масла, детали будут меньше изнашиваться и прослужат дольше.

4. Применение и примеры

Станок токарный 1К625 часто встречается в разных отраслях. В машиностроении он нужен для производства валов, втулок, фланцев и других точных деталей с хорошо обработанной поверхностью. В ремонтных мастерских (сервисах) токарно-винторезный 1К625 ставят для восстановления изношенных деталей. Он протачивает посадочные места под подшипники, нарезает новые резьбы и возвращает базовые поверхности в исходное состояние. В инструментальном производстве на станке делают оснастки, пресс формы и спецприспособления. Это оборудование также часто встречается в учебных мастерских, где будущие токари осваивают основы токарной обработки на надежной и простой технике.

Приведем пример использования этого оборудования. На одном из заводов делали валы диаметром 120 мм и длиной 1200 мм. Эти детали были нужны для установки подшипников. Работа включала несколько этапов: черновое точение заготовки из стали 45 с припуском 5 мм на сторону, чистовую обработку с точностью до 0,05 мм, а также нарезание метрической резьбы М100×2. Благодаря жесткости конструкции, все операции выполнили за одну установку. Это ускорило производство и улучшило качество деталей. Станок успешно справился с обработкой закаленной стали. Работал он быстро и без сбоев.

5. Эксплуатация и безопасность

Чтобы станок токарный 1К625 работал как часы, за ним нужен тщательный уход и систематическое техобслуживание. Например, нужно:

• регулярно смазывать направляющие и подшипники;
• проверять и регулировать зазоры в узлах;
• контролировать натяжение ремней привода;
• очищать станок от стружки и СОЖ.

При работе на этом станке также нужно соблюдать требования ГОСТ по безопасности:

• использовать защитные очки и спецодежду;
• надежно закреплять заготовки;
• не оставлять станок без присмотра во время работы;
• отключать питание при настройке или ремонте;
• следить за исправностью ограждений и блокировок.

При подключении токарного станка 1К625 к электроэнергии убедитесь, что кабель рассчитан на 11 кВт, а заземление сделано правильно.

6. Заключение

Станок токарный 1К625 хорош для малых либо средних производств, где важна надежность и разнотипность обработки металла. Пускай он и старый, но его можно улучшить. Если у вас есть такой станок, подумайте о том, чтобы заменить некоторые детали на новые от компании «Техникс». После такого технического апгрейда он станет работать быстрее, точнее и будет удобнее в обращении (особенно если добавить ЧПУ и другие инновации), но при этом останется все тем же надежным советским станком, проверенным нашим временем и опытом.

7. Краткое содержание статьи

• Универсальный токарно-винторезный станок 1К625, разработанный КБ завода «Красный пролетарий», стал одной из самых удачных и до сих пор востребованных советских моделей для обработки металлов.
• Обеспечивает точение, сверление, нарезание метрической, модульной, дюймовой и питчевой резьбы.
• Ключевые параметры: диаметр обработки над станиной 500 мм, над суппортом 370 мм, частота вращения шпинделя 12,5–2000 об/мин, мощность привода 11 кВт, масса 2310–2635 кг.
• По сравнению с 16К20 отличает большая жесткость, масса и мощность, что позволяет обрабатывать габаритные и твердые заготовки, тогда как 16К20 удобнее в стесненных условиях.
• Конструкция включает станину с направляющими, переднюю и заднюю бабки, суппорт, фартук и коробку подач, обеспечивающие точное позиционирование и стабильную кинематику.
• Плюсы: ремонтопригодность, доступность запчастей, многозадачность, надежность и относительно низкая цена, минус — отсутствие ЧПУ и полная зависимость от квалификации токаря.
• Модернизация за счет установки ЧПУ, датчиков положения, частотно-регулируемых приводов и автоматической смазки повышает точность, ресурс, удобство и скорость обработки.
• 1К625 применяют в машиностроении, ремонте, инструментальном и учебном производстве; он успешно справляется с серией операций за одну установку, включая обработку закаленной стали.
