Артикул:
TR10x2TECHNIXPRO
Характеристики
Серия
—
TR ГОСТ
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
10x2
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
—
2
Все характеристики
Аналоги
Аналог Conti:
KTS 10 T R
6 руб.
/см 7 руб.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

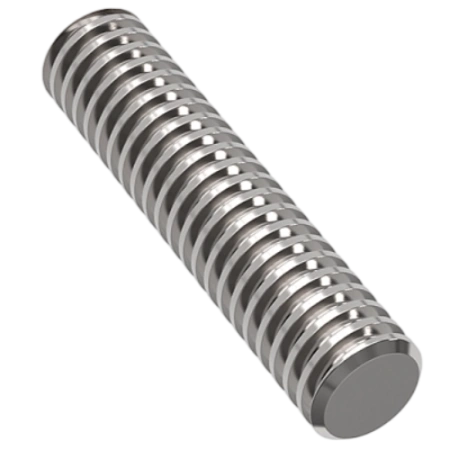

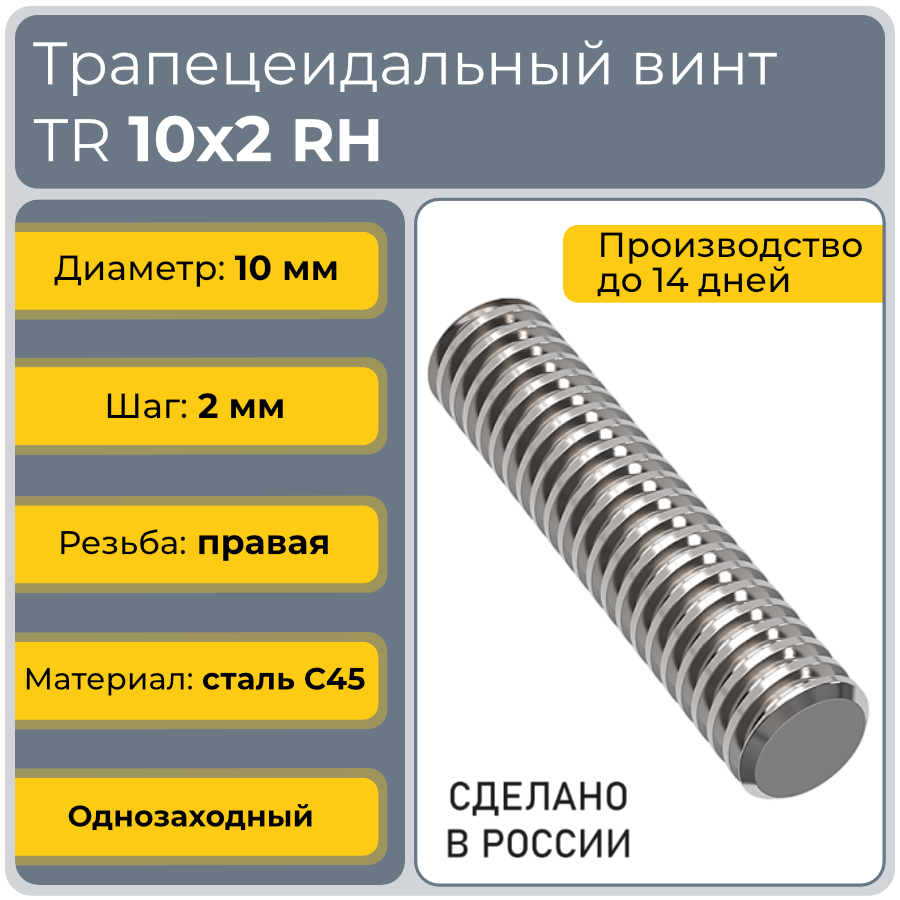

Винт трапецеидальный TR10x2TECHNIXPRO — ходовой винт с резьбой ⌀10×2 мм из стали C45. Преобразует вращение в линейное перемещение в малогабаритных приводах станков и автоматике, обеспечивая надёжную передачу усилия при компактных размерах.
В паре с трапецеидальной гайкой серии TR формирует передачу «винт-гайка» с низким трением и повышенной износостойкостью. Профиль резьбы 30° по ГОСТ 24737-81 / DIN 103 гарантирует стабильность хода и долгий ресурс в условиях промышленной эксплуатации.
Расшифровка артикула
Обозначение содержит ключевые параметры трапецеидального винта: тип резьбы, диаметр, шаг и исполнение. Корректная расшифровка помогает подобрать совместимую гайку и обеспечить надёжную работу узла.
- TR — трапецеидальная резьба по ГОСТ 24737-81 / DIN 103, профиль 30°.
- 10 — номинальный наружный диаметр винта, мм.
- 2 — шаг резьбы: 2 мм (расстояние между витками).
- TECHNIXPRO — исполнение из стали C45, точность h4/e7, твёрдость HB260-270.
Для левой резьбы в артикул добавляется суффикс LH (пример: TR10x2LHTECHNIXPRO). При заказе указывайте диаметр, шаг и направление резьбы.
Конструкция и устройство
Винт выполнен из конструкционной стали C45 с твёрдостью поверхности HB260-270. Однозаходная трапецеидальная резьба профилем 30° обеспечивает плавный ход, минимальный люфт и повышенную износостойкость при циклических нагрузках.
- Профиль резьбы: трапециевидный, угол 30°, по ГОСТ 24737-81 / DIN 103.
- Материал: сталь C45 (улучшенная), твёрдость HB260-270 для повышенной износостойкости.
- Точность исполнения: класс h4 (винт) / e7 (гайка), прямолинейность ≤0,5 мм/300 мм.
- Направление резьбы: правое (стандарт), для левой — суффикс LH в артикуле.
- Поставка: прутки до 3000 мм, возможна нарезка под размер заказчика.
Размерный ряд серии TR
Ниже приведена таблица всех типоразмеров трапецеидальных винтов серии TR, представленных в ассортименте TECHNIX PRO. Текущий товар TR10x2TECHNIXPRO выделен.
Технические параметры и условия эксплуатации
Винт обеспечивает передачу осевого усилия с высоким КПД благодаря профилю резьбы 30° и однозаходному исполнению. Конструкция минимизирует трение в паре с бронзовой или полимерной гайкой, снижая износ и повышая ресурс узла. Класс точности 100 мкм/300 мм подходит для компактных систем с требованиями к повторяемости позиционирования.

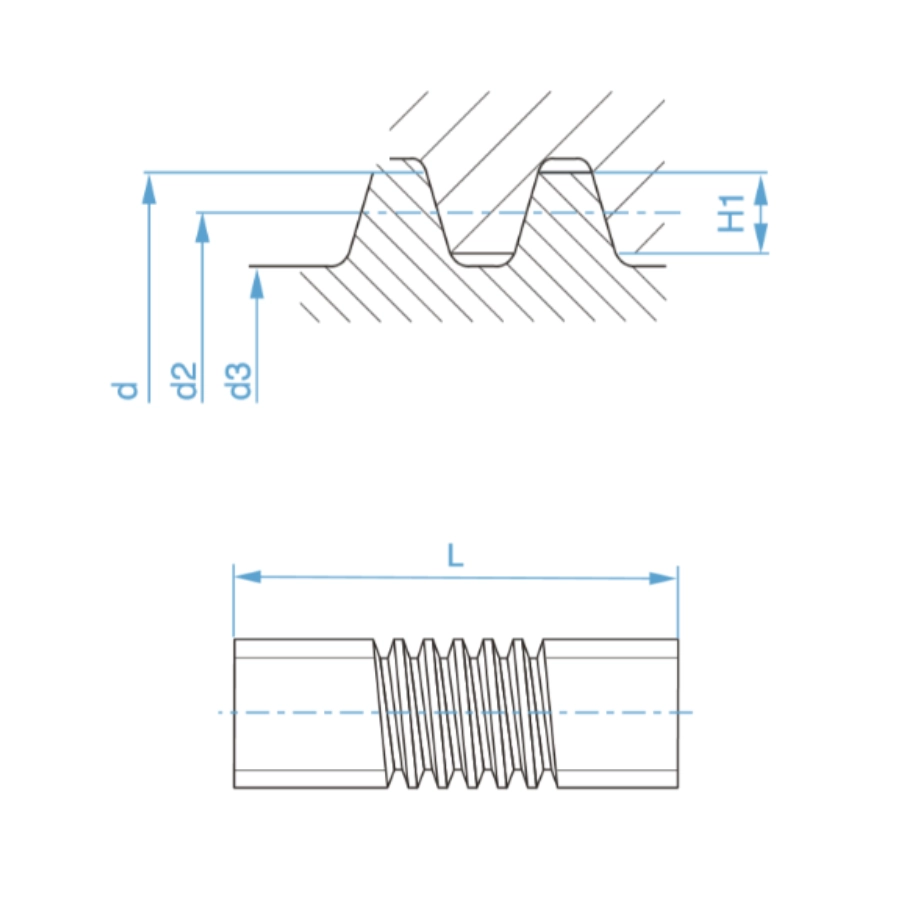

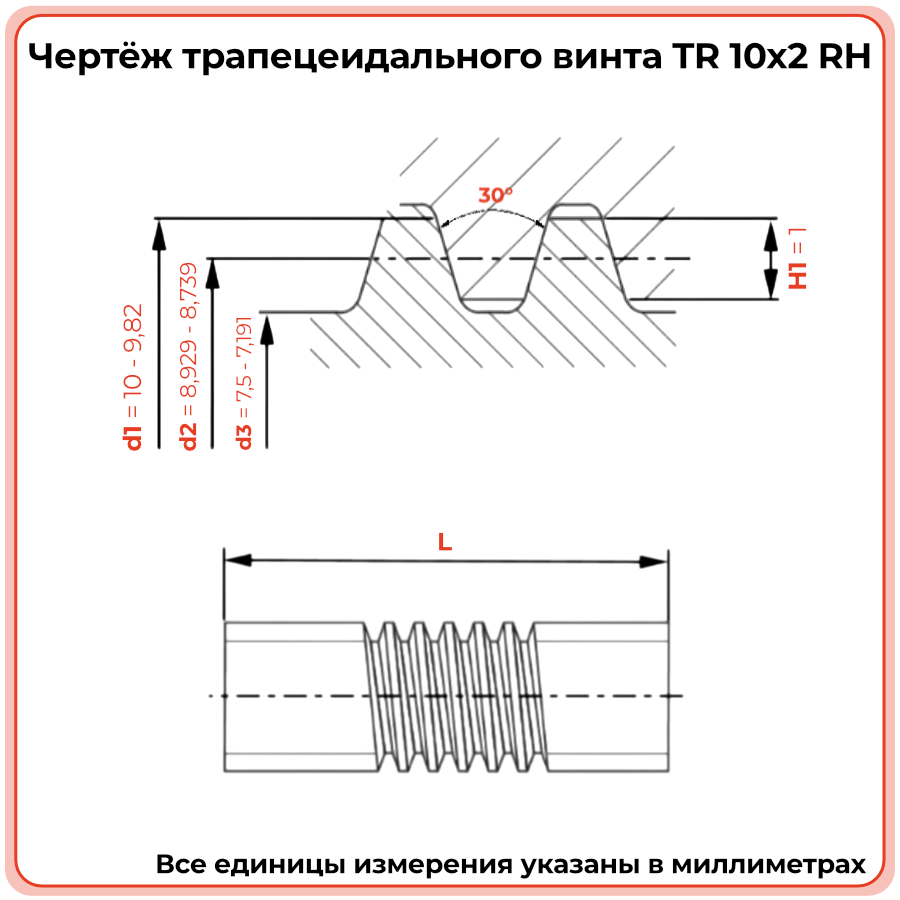

- Диаметр резьбы: 10,0 мм; шаг: 2,0 мм.
- Средний диаметр d₂: 8,739–8,929 мм; внутренний d₃: 7,191–7,5 мм.
- Эффективная высота профиля H₁: 1,0 мм.
- Материал: сталь C45, твёрдость HB260-270.
- Точность резьбы: h4 (винт) / e7 (гайка), класс точности 100 мкм/300 мм.
- Прямолинейность: ≤0,5 мм на 300 мм длины.
- Направление: правое (стандарт).
- Условия эксплуатации: регулярная смазка литиевыми/молибденовыми составами, защита от абразива и влаги, контроль соосности с гайкой.
Применяемость
Винт TR10x2TECHNIXPRO применяется в малогабаритных силовых и подающих механизмах, где важны компактность и точность при умеренных нагрузках. Типичные области — приводы небольших станков с ЧПУ, регулировочные узлы, лабораторное и измерительное оборудование.
- Оси подачи компактных фрезерных и гравировальных станков с ЧПУ.
- Регулировочные механизмы: микропозиционирование, фокусировка, юстировка оптики.
- Лабораторное оборудование: дозаторы, манипуляторы, испытательные стенды.
- Робототехника: исполнительные механизмы малых манипуляторов и захватов.
- Измерительные приборы с прецизионными линейными перемещениями.
Аналоги
По типоразмеру винт TR10x2TECHNIXPRO соответствует распространённым исполнениям трапецеидальных винтов серии TR и имеет прямые аналоги у других производителей. Ниже приведены соответствия по официальной таблице TECHNIX.
Точное соответствие необходимо проверять по каталожным размерам, допускам и материалу. Для левой резьбы в обозначении аналога CONTI используется суффикс L (пример: KTS 10 A L).
Часто задаваемые вопросы
- Как правильно установить винт TR10x2TECHNIXPRO?
Перед монтажом очистите резьбу от консервационной смазки. Убедитесь в соосности опор и отсутствии перекосов. Навинчивайте гайку плавно, без ударных усилий, контролируя плавность хода. После установки нанесите тонкий слой пластичной смазки (Литол-24, молибденовые составы) на рабочую поверхность резьбы. - Как определить износ винта и необходимость замены?
Признаки износа: увеличение осевого люфта, рывки или заедания при перемещении, рост шума, снижение точности позиционирования, видимые задиры профиля резьбы. При появлении этих признаков рекомендуется провести диагностику пары «винт-гайка» и при необходимости заменить оба элемента. - Можно ли использовать винт TECHNIX PRO с гайкой другого бренда?
Да, при условии полного совпадения типоразмера (диаметр 10 мм, шаг 2 мм, профиль по DIN 103 / ГОСТ 24737-81) и направления резьбы. Перед установкой проверьте посадочные размеры, допуски и материал гайки — оптимально использовать пары сталь-бронза или сталь-капролон. - Чем отличается правая резьба от левой в артикуле TECHNIX PRO?
Правая резьба (стандарт, без суффикса) затягивается по часовой стрелке, левая (обозначение LH) — против часовой. Левая резьба применяется в зеркальных осях и синхронных приводах. Механические характеристики у версий с правой и левой резьбой идентичны.
Техническая информация (.pdf)
Общая информация
Серия
TR ГОСТ
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
10x2
Материал
сталь
Направление резьбы
правое
Заходность резьбы
?
Заходность резьбы - это количество отдельных винтовых линий (нитей), образующих резьбу на винте или в гайке.
однозаходная
Метод изготовления
накатанный винт
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Вес, кг/м
0,48
Технические параметры
Твердость
?
Твёрдость - это показатель сопротивления материала резьбы вмятинам, износу и пластической деформации, выраженный в единицах HB, HRC или HV.
HB260-270
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Эффективная высота резьбы H1, мм
?
Эффективная высота резьбы (рабочая высота профиля) - это часть общей высоты профиля, которая реально участвует в передаче нагрузки между винтом и гайкой.
1
Внешний диаметр (максимальный) d maxi, мм
10
Внешний диаметр (минимальный) d mini, мм
9,82
Внутренний диаметр (максимальный) d3 maxi, мм
7,5
Внутренний диаметр (минимальный) d3 mini, мм
7,191
Средний диаметр (максимальный) d2 maxi, мм
8,929
Средний диаметр (минимальный) d2 mini, мм
8,739
Класс точности, мкм/300 мкм
?
Максимально допустимое отклонение перемещения или размера на участке длиной 300 мм, выраженное в микрометрах
100
Прямолинейность, мм/300 мм
?
Допустимое отклонение детали от идеальной прямой на участке длиной 300 мм, выраженное в миллиметрах.
0,5
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
2
