О товаре

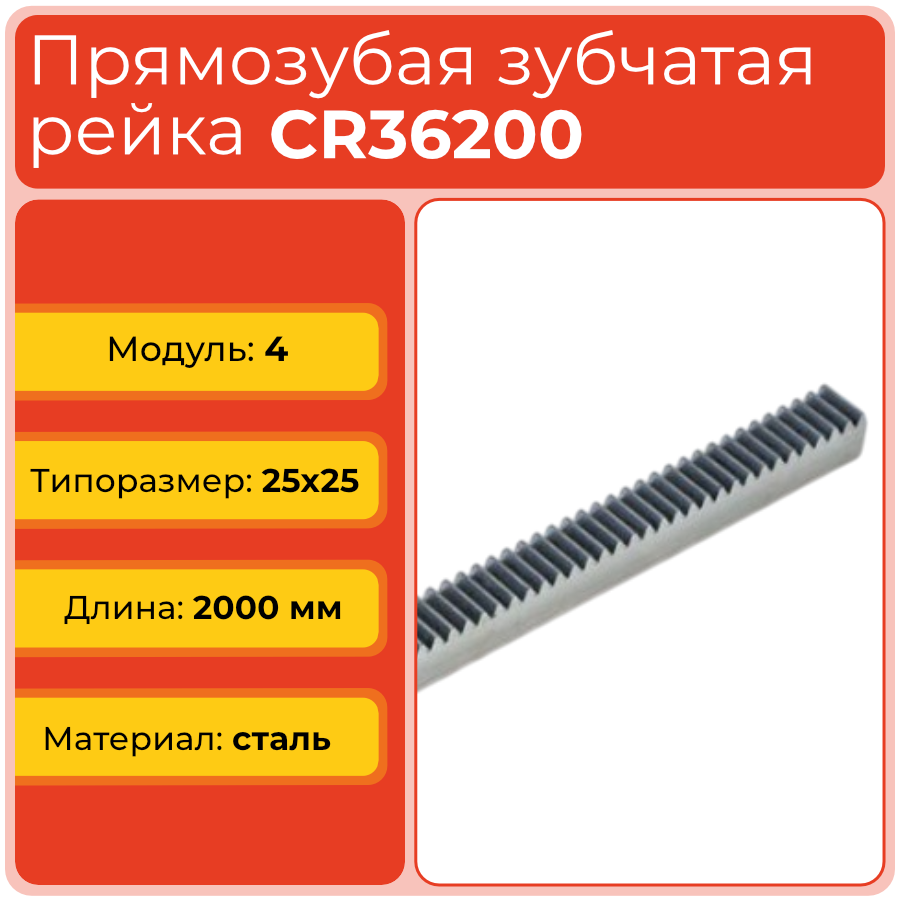

Рейка прямозубая CR36200 с модулем 4 и сечением 25x25 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в средненагруженных приводах станков, автоматике и линейных механизмах, где важны надёжность, стабильность и длительный ресурс работы.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 36200 — типоразмер и длина исполнения, соответствующая рейке L=2000 мм;
- 4 — модуль зубьев m=4;
- 25x25 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR36200. В каталоге эта позиция относится к рейкам с увеличенным шагом зубьев и сечением 25x25 мм, рассчитанным на длинноходовые оси при умеренных и повышенных нагрузках.
Конструкция и устройство

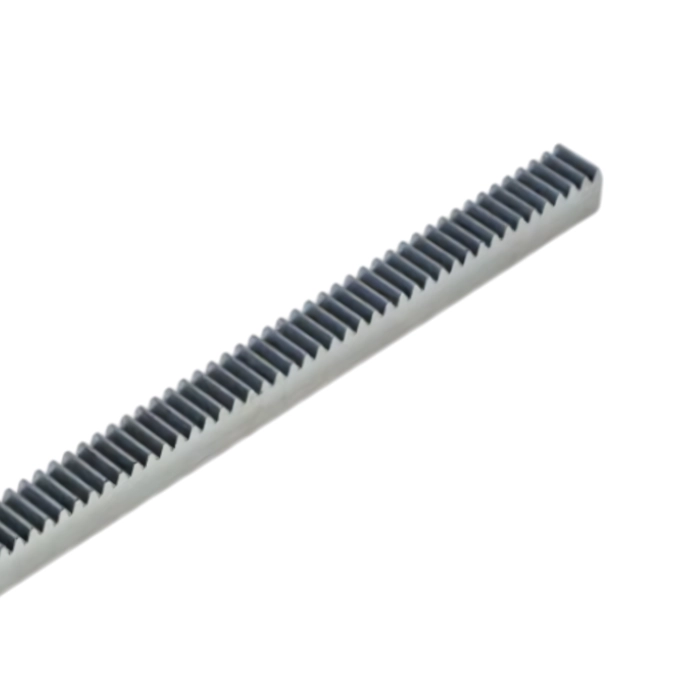

Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй. Конструкция обеспечивает равномерную передачу усилия и подходит для линейных механизмов с большими рабочими ходами, где важны стабильность и стойкость к износу. Материал C45 обеспечивает высокую прочность, хорошую износостойкость и технологичность при монтаже и базировании рейки на направляющих.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар выделен.

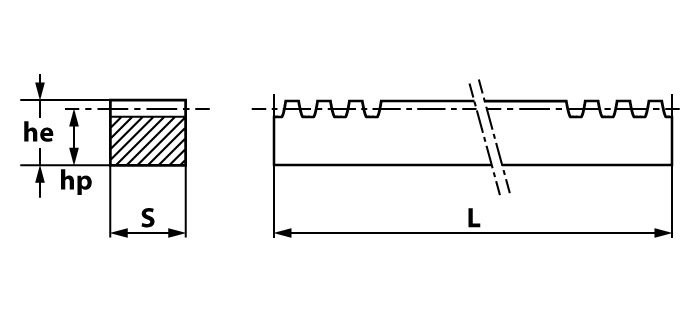

| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR36200 | CR | 4 | 30 | 200 | 25x25 | сталь C45 | 2000 | 0,8 | 12,566 |
| CR36050 | CR | 4 | 30 | 50 | 25x25 | сталь C45 | 500 | 0,8 | 12,566 |
| CR36100 | CR | 4 | 30 | 100 | 25x25 | сталь C45 | 1000 | 0,8 | 12,566 |
| CR36300 | CR | 4 | 30 | 300 | 25x25 | сталь C45 | 3000 | 0,8 | 12,566 |
Технические параметры и условия эксплуатации
Рейка CR36200 работает в паре с зубчатым колесом модуля 4, обеспечивая точную передачу движения с шагом 12,566 мм. Длина 2000 мм оптимальна для длинноходовых линейных осей с умеренными и повышенными нагрузками. Сталь C45 обеспечивает высокую стойкость зубьев к износу, а зазор 0,8 мм между секциями позволяет использовать рейку как самостоятельную деталь или собирать длинные составные линейные передачи. Для стабильной работы важны правильная соосность шестерни и рейки, качественное крепление и регулярная смазка зацепления.
- Модуль: 4.
- Высота делительной окружности hp: 30 мм.
- Количество зубьев Z: 200.
- Сечение he x S: 25x25 мм.
- Материал: сталь C45.
- Длина: 2000 мм.

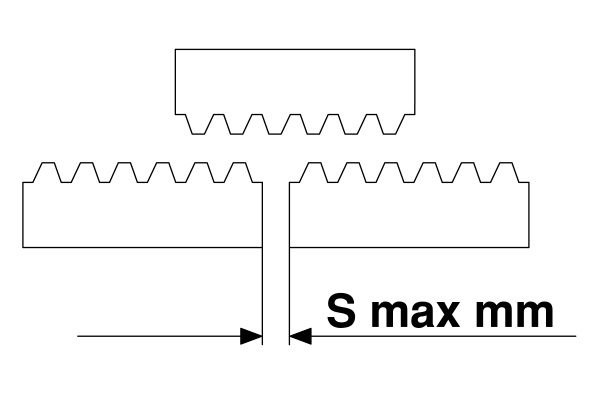

- Зазор между рейками: 0,8 мм.
- Шаг зубьев: 12,566 мм.
Применяемость
Рейка прямозубая CR36200 применяется в приводах перемещения станков с ЧПУ, координатных столов, автоматических линий, транспортных и упаковочных системах. Благодаря модулю 4 и сечению 25x25 мм изделие подходит для узлов с умеренными и повышенными нагрузками, где требуется точное позиционирование и плавность хода на длинных ходах. Длина 2000 мм обеспечивает удобство компоновки и позволяет использовать рейку как основной элемент линейной передачи или как часть составной системы.
- Станки с ЧПУ и длинноходовые линейные оси.
- Узлы подачи и транспортировки крупногабаритных деталей.
- Автоматизированные механизмы с высокой частотой циклов.
- Приводы в промышленном и упаковочном оборудовании.
- Модернизация линейных приводов с увеличением хода и нагрузки.
Аналоги
Подбор аналогов для CR36200 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 25x25, M4, L2000 | Условный аналог по размеру |
| ISB | Рейка 25x25, M4, L2000 | Условный аналог по размеру |
| OEM | Rack 25x25, module 4, 2000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M4 25x25 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR36200? Рейку устанавливают на ровную базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR36200 отличается от CR36100? Главное отличие — длина. У CR36200 она 2000 мм, тогда как у CR36100 — 1000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR36200 вместо рейки с другим модулем 4? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 25x25 мм, длину 2000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
Службы доставки в ПВЗ:
- СДЭК
- Boxberry
- Яндекс Доставка
- DPD
Службы доставки курьером:
- Собственная служба доставки
- СДЭК
- Достависта
О самовывозе со склада
Вы можете самостоятельно забрать заказ в Санкт-Петербурге по адресу:
📍 Люботинский проспект, 5
Зубчатой передачей называется механизм, служащий для передачи мощности от вала двигателя на рабочие органы станков. Зубчатая рейка ЧПУ представляет собой длинный стальной стержень плоской формы с нарезанными зубьями. Данная деталь работает в зацеплении с шестерней, передающей момент вращения ротора. С помощью механизма зубчатой рейки вращательное движение электромотора трансформируется в перемещение рабочего стола в горизонтальной плоскости по прямой линии.
Зубчатые рейки играют важную роль в различных промышленных системах, обеспечивая точное линейное перемещение и передачу энергии. Они широко используются в таком оборудовании, как станки с ЧПУ, промышленные роботы и упаковочное оборудование. Для обеспечения долговечности и оптимальной работы зубчатых реек необходимо правильное техническое обслуживание.
