Артикул:
EB12006442001STPNTECHNIX
Характеристики
Серия
—
EB1
Тип
—
однорядный
Фланец
—
нет
Все характеристики
Аналоги
Аналог FAG:
32207-A
85 475 руб.
/шт Есть в наличии: 3
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
ОПУ стандартной серии с одним рядом шариков EB1.20.0644.200-1STPN TECHNIX предназначено для работы в узлах с повышенными осевыми и радиальными нагрузками, где требуется значительный запас жесткости и устойчивости к опрокидывающим моментам. Типоразмер 0644 по диаметру и несущей способности относится к тяжелому сегменту в рамках ряда 20 и выбирается там, где исполнение 0544 уже недостаточно по грузоподъемности, но нет необходимости переходить на еще более крупные размеры.
Устройство и конструкция
ОПУ EB1.20.0644.200-1STPN представляет собой однорядное шариковое опорно‑поворотное устройство с четырехточечным контактом тел качения, размещенных между внутренним и наружным кольцом квадратного сечения. Наружное кольцо имеет зубчатый венец с модулем 6 и внешним зацеплением, рассчитанный на работу с мощными приводными шестернями и передачу высоких крутящих моментов без проскальзывания. Внутреннее и наружное кольца выполняются методом ковки с последующей прецизионной механической обработкой, оснащены глубокими монтажными отверстиями под болтовое крепление, что обеспечивает высокую жесткость соединения с рамами и платформами. ОПУ поставляется предварительно смазанным, имеет верхние и нижние уплотнения, допускает регламентную дозаправку смазкой и рассчитано на стабильную работу в запыленной и влажной промышленной среде.
Расшифровка наименования
- EB1 – стандартная серия однорядных шариковых опорно‑поворотных устройств с наружным зубчатым венцом.
- 20 – размерный ряд, определяющий уровень грузоподъемности и совокупность габаритных параметров.
- 0644 – типоразмер с большим наружным диаметром и количеством крепежных отверстий по сравнению с исполнениями 0414 и 0544, рассчитанный на более тяжелые режимы работы.
- 200 – конструктивное исполнение по высоте, конфигурации колец и схеме крепления к сопрягаемым элементам.
- 1STPN – один ряд шариков, стандартное исполнение уплотнений и смазки, наличие внешнего зубчатого венца нормализованного профиля.
Применяемость на практике
- Применяется в узлах, где необходимо обеспечить повышенную устойчивость к опрокидывающим моментам при значительном вылете стрелы или платформы.
- Подходит для механизмов, работающих в многосменном режиме под переменными нагрузками и испытывающих регулярные циклы пуска, останова и реверса.
- Используется в конструкциях, где требуется равномерное распределение нагрузок по крупному диаметру опоры и жесткое болтовое крепление к массивным рамам.
- Обеспечивает надежную работу при условии соблюдения регламента обслуживания: периодической смазки, контроля момента затяжки крепежных болтов и осмотра зубчатого венца.
Сферы применения
- Тяжелые краны, погрузочно‑разгрузочные комплексы и подъемно‑транспортные машины с увеличенным диаметром поворотной платформы.
- Строительные, дорожные и горнодобывающие машины, где опорно‑поворотный узел испытывает высокие комбинированные нагрузки.
- Поворотные столы крупного диаметра, смесители, барабанные и реакторные установки, требующие высокой жесткости опоры.
- Иное тяжелое технологическое и энергетическое оборудование, для которого критичны надежность, ресурс и устойчивость опорно‑поворотного узла к длительным нагрузкам.
Общая информация
Серия
EB1
Тип
однорядный
Фланец
нет
Материал
Сталь 45
Производитель
TECHNIX
Вес, кг
52

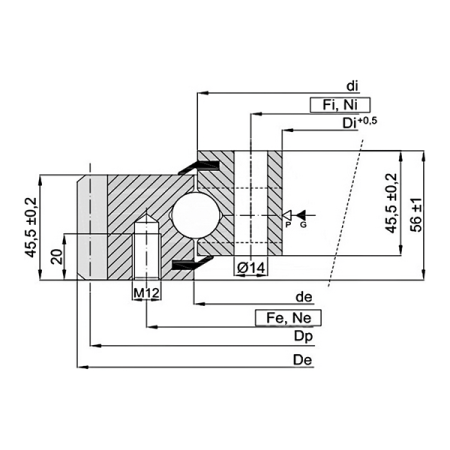

Технические параметры
Резьба G, мм
M12
Количество зубьев Z
122
Диаметр опорного фланца внешнего кольца De, мм
742,8
Внутренний диаметр зубчатого кольца Di, мм
572
Внутренний диаметр опорного кольца de, мм
645,5
Внешний диаметр зубчатого кольца di, мм
642,5
Диаметр крепления внутреннего кольца Fi, мм
598
Диаметр крепления внешнего кольца Fe, мм
685
Количество внутренних крепежных отверстий Ni
36
Количество внешних крепежных отверстий Ne
32
Модуль зубьев m, мм
6
Усилие на зубе Fz nor
17,95
Усилие на зубе Fz max
35,9
Эффективный диаметр Dp, мм
732
Зацепление
наружное
