Артикул:
EB22812154011RPPNTECHNIX
Характеристики
Серия
—
EB2
Тип
—
двухрядный
Фланец
—
нет
Все характеристики
Аналоги
Аналог FAG:
32060-A
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
ОПУ стандартной серии с двумя рядами шариков EB2.28.1215.401-1RPPN TECHNIX - это двухрядное шариковое опорно‑поворотное устройство с наружным зубчатым венцом, рассчитанное на работу под очень высокими комбинированными нагрузками. В отличие от исполнения 400, данная модификация имеет изменённую конструкцию колец и посадочных поверхностей, что упрощает интеграцию в специфические узлы оборудования при сохранении высокой грузоподъемности и жесткости.
Устройство и конструкция
ОПУ EB2.28.1215.401-1RPPN включает внутреннее и наружное стальные кольца с закаленными дорожками качения и двумя рядами шариков, образующими восемь точек контакта для равномерного восприятия осевых, радиальных нагрузок и опрокидывающих моментов. Шарики разделены полимерными дистанционными элементами, которые снижают трение и обеспечивают стабильное распределение нагрузки по окружности даже при ударных и переменных режимах работы. Наружное кольцо снабжено зубчатым венцом с модулем 10 и внешним зацеплением, согласованным с типовыми приводными шестернями поворотных редукторов. По окружности предусмотрен ряд монтажных отверстий под болтовое крепление к силовому каркасу и поворотной платформе; узел поставляется предварительно смазанным, имеет двухсторонние уплотнения и рассчитан на дозаправку смазкой через пресс‑масленки.
Расшифровка наименования
- EB2 – стандартная серия опорно‑поворотных устройств с двумя рядами шариков и наружным зубчатым венцом.
- 28 – размерный ряд с увеличенной несущей способностью и высотой по сравнению с рядом 25.
- 1215 – типоразмер, определяющий сочетание внутреннего и наружного диаметров, расположение крепежных отверстий и параметры зубчатого венца.
- 401 – вариант исполнения с модифицированной конструкцией колец и посадочных поверхностей по сравнению с исполнением 400.
- 1RPPN – два ряда шариков, исполнение с усиленными уплотнениями и смазкой, наружное зубчатое зацепление.
Применяемость на практике
- Используется в поворотных узлах, где требуется максимальная устойчивость к опрокидывающим моментам и высокая жесткость при большом диаметре опоры.
- Подходит для механизмов, работающих в непрерывном или интенсивном многосменном режиме под переменными нагрузками и частыми циклами пуска, останова и реверса.
- Рекомендуется для конструкций, в которых важны унифицированные посадочные размеры и совместимость с существующими узлами на базе исполнения 400 при повышенных требованиях к креплению.
- Обеспечивает длительный ресурс при условии регулярной смазки, контроля момента затяжки крепежных болтов и периодического осмотра зубчатого венца и уплотнений.
Сферы применения
- Тяжелые строительные, портальные и судовые краны, а также перегружатели с крупногабаритными поворотными платформами.
- Карьерные и горнодобывающие машины, экскаваторы, буровые и перерабатывающие установки с длиннобазовыми стрелами и массивными рабочими органами.
- Крупные поворотные столы, кантователи, смесители и барабанные агрегаты, где требуется повышенная жесткость и точность позиционирования поворотного узла.
- Энергетическое и специализированное промышленное оборудование, для которого критичны высокий запас прочности, надежность и долговечность опорно‑поворотной опоры.
Общая информация
Серия
EB2
Тип
двухрядный
Фланец
нет
Материал
Сталь 42CrMo4
Производитель
TECHNIX
Вес, кг
325

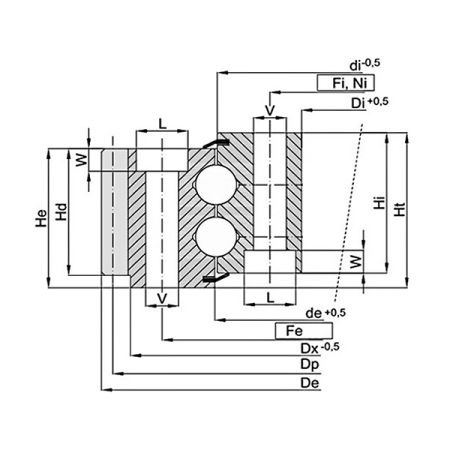

Технические параметры
Количество зубьев Z
136
Диаметр опорного фланца внешнего кольца De, мм
1380
Внутренний диаметр зубчатого кольца Di, мм
1095
Внутренний диаметр опорного кольца de, мм
1218
Внешний диаметр зубчатого кольца di, мм
1212
Диаметр крепления внутреннего кольца Fi, мм
1135
Диаметр крепления внешнего кольца Fe, мм
1290
Количество внутренних крепежных отверстий Ni
48
Диаметр присоединительного отверстия V, мм
23
Модуль зубьев m, мм
10
Усилие на зубе Fz nor
72
Усилие на зубе Fz max
144
Высота наружнего кольца He, мм
98
Высота внутреннего кольца Hi, мм
98
Высота ОПУ в сборе Ht, мм
108
Ширина зубьев Hd, мм
90
Диаметр отверстия под головку болта L, мм
34
Эффективный диаметр Dp, мм
1360
Глубина расточки под головку W, мм
16
Зацепление
внутреннее
