ОПУ фланцевой серии ZBL.20.0644.200-1SPTN TECHNIX - однорядное шариковое опорно‑поворотное устройство с внутренним зубчатым венцом и наружным фланцем, рассчитанное на габариты порядка 572x716x56 мм и работу в узлах с повышенными осевыми нагрузками и значительным моментом поворота.
Внутреннее зацепление позволяет разместить приводную шестерню внутри контура подшипника, сократить вылет привода за габариты конструкции и защитить зубчатый венец от попадания грязи, влаги и механических повреждений.

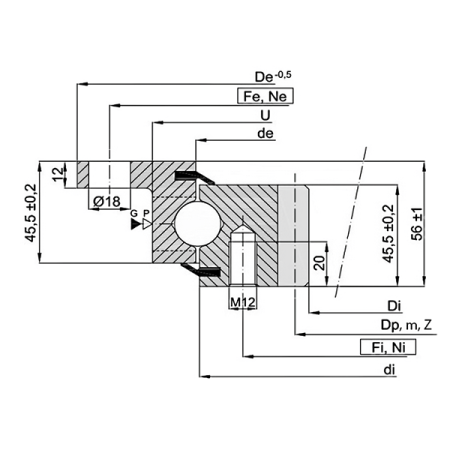

Устройство и конструкция
- Пара стальных колец с закалёнными дорожками качения образует опорный контур диаметром около 716 мм с внутренним отверстием 572 мм и обеспечивает жёсткое восприятие осевых нагрузок и опрокидывающих моментов.
- Один ряд шариков четырёхточечного контакта, размещённых в сепараторе, равномерно распределяет нагрузку по окружности и обеспечивает плавное вращение при циклических и реверсивных режимах работы.
- Фланцевое наружное кольцо с 12 крепёжными отверстиями по делительной окружности позволяет надёжно закрепить ОПУ на силовой плите, раме или корпусе машины без дополнительных переходных деталей.
- Внутреннее кольцо имеет 18 отверстий под болтовое соединение и служит опорой для поворачиваемой платформы, равномерно передавая рабочие усилия на шариковый ряд и опорную конструкцию.
- Внутренний зубчатый венец с модулем 6 и числом зубьев, согласованным с типовым рядом редукторных шестерён, обеспечивает передачу крутящего момента при значительном окружном усилии и позволяет точно позиционировать поворотный узел.
Расшифровка наименования
- ZBL - фланцевая серия однорядных опорно‑поворотных устройств с внутренним зубчатым зацеплением и наружным фланцем.
- 20 - размерный ряд и грузоподъёмность, ориентированные на применение в механизмах со средними и повышенными нагрузками.
- 0644.200 - шифр присоединительных размеров, отражающий сочетание внутреннего и наружного диаметров, а также схему расположения крепёжных отверстий на обоих кольцах.
- 1 - базовое исполнение по высоте 56 мм и компоновке фланцев в линейке ZBL.
- SPTN - исполнение с закалённым внутренним зубчатым венцом, стандартным преднатягом и нормированным классом точности производителя.
Применяемость на практике
ОПУ ZBL.20.0644.200-1SPTN используют в поворотных платформах кранов и ветродвигателей, экскаваторах, илоскрёбах, кантователях и приводах поворотных столов, когда требуется совмещение высокой несущей способности, компактного размещения привода и защищённого внутреннего зубчатого венца.
Сферы применения
- Строительная и подъёмная техника с поворотными платформами и рабочими консолями.
- Поворотные столы и позиционеры станков, сварочных и сборочных линий.
- Промышленные манипуляторы, кантователи, подающие устройства и перегрузочное оборудование.
- Специализированные машины с внутренним приводом поворота, работающие в запылённых и уличных условиях.
