О товаре
Линейный подшипник с корпусом SCS35-UU бесфланцевый закрытого типа применяется в нагруженных системах линейного перемещения по валу 35 мм и подходит для промышленного оборудования, где требуются жёсткость, надёжность и удобный монтаж готового узла.
Расшифровка артикула
- SCS — корпусной линейный подшипник с опорным основанием
- 35 — внутренний диаметр под направляющий вал 35 мм
- UU — двусторонние уплотнения закрытого типа
Полное обозначение: SCS35-UU. Модель входит в стандартную серию SCS-UU для промышленного линейного перемещения.
Конструкция и устройство

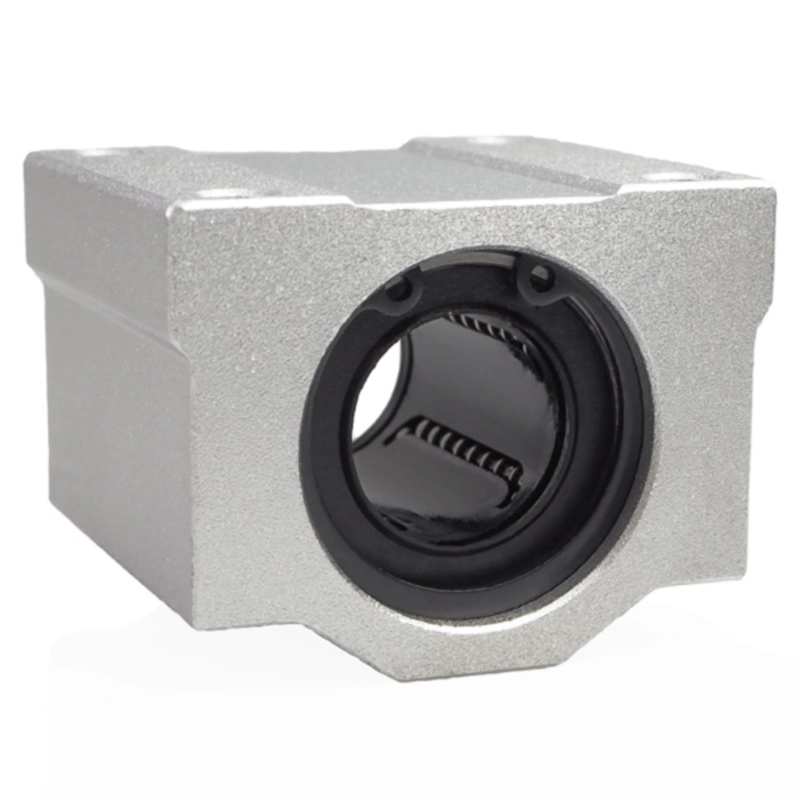

Подшипник представляет собой корпусной узел, включающий алюминиевый опорный блок и шариковую линейную втулку с рециркуляцией. Корпус обеспечивает надёжное крепление на плоскости, а внутренняя втулка отвечает за плавность хода по валу. Торцевые уплотнения защищают узел от попадания загрязнений и помогают сохранять смазку в рабочей зоне, что особенно важно при длительной эксплуатации.

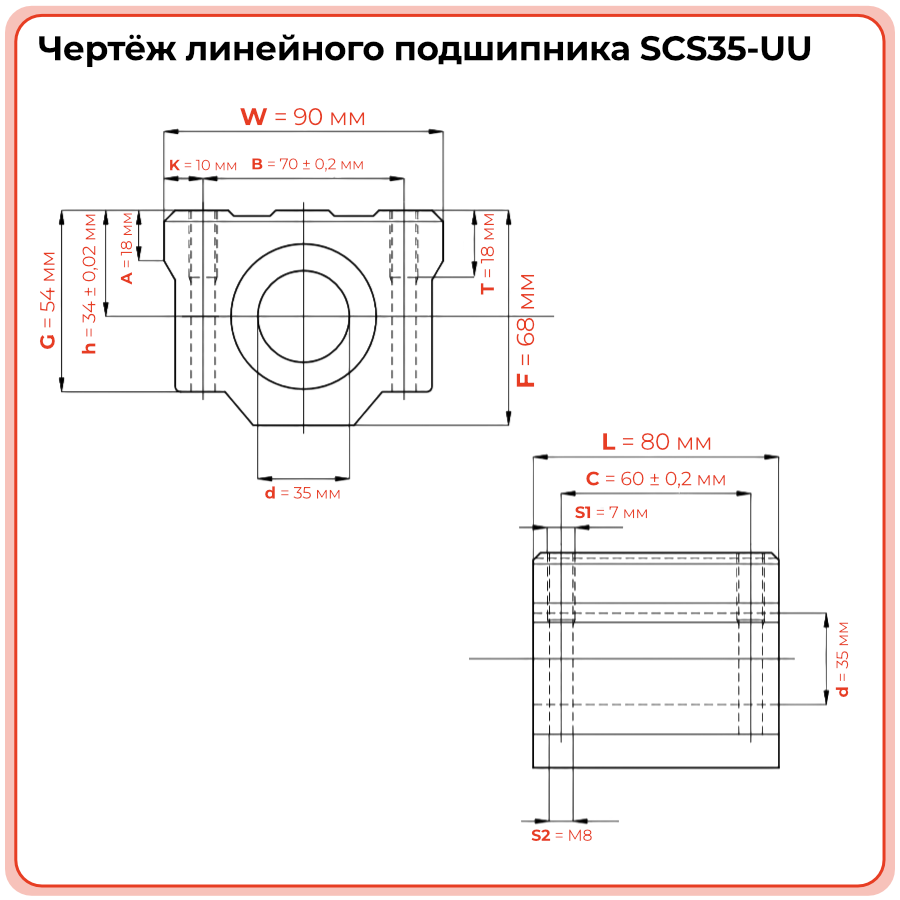

Размерный ряд серии SCS-UU
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Модель | d, мм | L, мм | W, мм | S1 | Кол-во рециркуляций | G, мм | S2, мм | K, мм | A, мм | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCS08UU | 12 | 36 | 42 | M5 | 4 | 24 | 4,3 | 5,75 | 8 | 510 | 784 |
| SCS10-UU | 10 | 35 | 40 | M5 | 4 | 21 | 4,3 | 6 | 8 | 370 | 540 |
| SCS12-UU | 12 | 36 | 42 | M5 | 4 | 24 | 4,3 | 5,75 | 8 | 510 | 784 |
| SCS16-UU | 16 | 44 | 50 | M5 | 5 | 32,5 | 4,3 | 7 | 9 | 770 | 1170 |
| SCS20-UU | 20 | 50 | 54 | M6 | 5 | 35 | 5,2 | 7 | 11 | 860 | 1370 |
| SCS25-UU | 25 | 67 | 76 | M8 | 6 | 41 | 6,8 | 11 | 12 | 980 | 1560 |
| SCS30-UU | 30 | 72 | 78 | M8 | 6 | 49 | 6,8 | 10 | 15 | 1560 | 2740 |
| SCS35-UU | 35 | 80 | 90 | M8 | 6 | 54 | 6,8 | 10 | 18 | 1660 | 3130 |
| SCS40-UU | 40 | 90 | 102 | M10 | 6 | 62 | 8,6 | 11 | 20 | 2150 | 4010 |
| SCS50-UU | 50 | 110 | 122 | M10 | 6 | 80 | 8,6 | 11 | 25 | 3820 | 7930 |
Технические параметры и условия эксплуатации

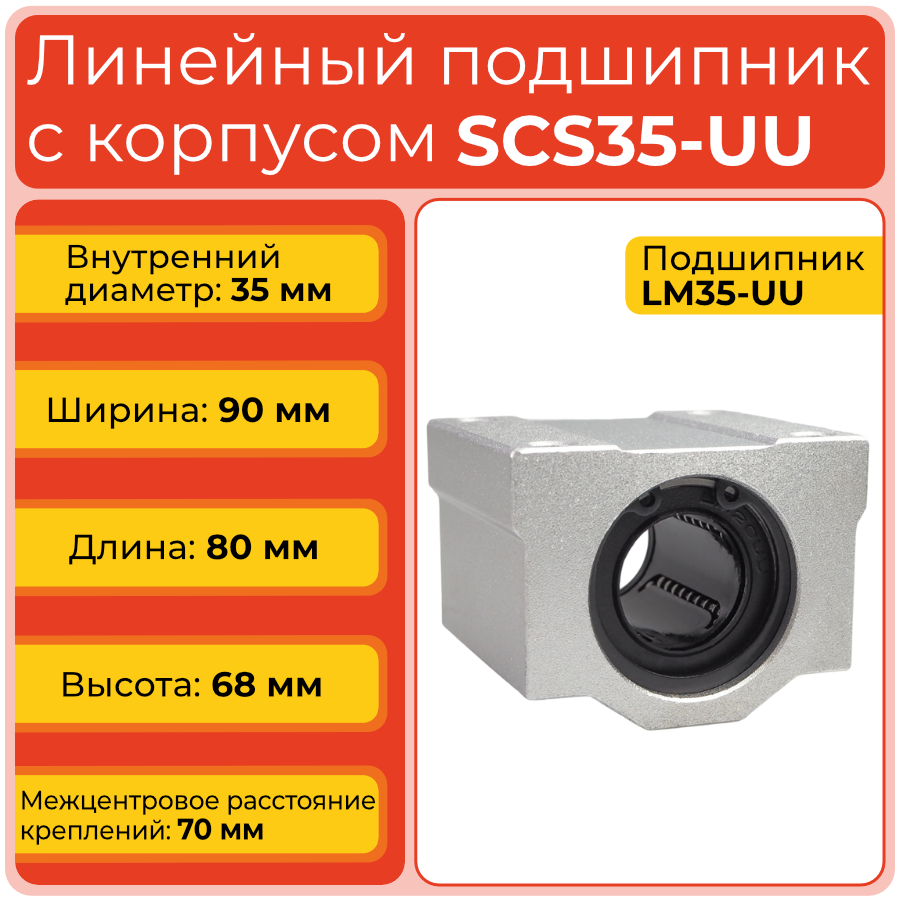

SCS35-UU работает с валом 35 мм, имеет длину 80 мм и ширину корпуса 90 мм. Крепёжное отверстие — M8, количество рециркуляций — 6, динамическая нагрузка достигает 1660 Н, статическая — 3130 Н. За счёт увеличенного типоразмера модель подходит для узлов с серьёзной нагрузкой и длительным циклом работы. При эксплуатации необходимо соблюдать точ
