Линейный подшипник с корпусом SBR16-UU бесфланцевый открытого типа в Москве

Линейный подшипник в сборе с корпусом SBR16-UU TECHNIX

В избранное

Артикул: SBR16UUTECHNIX

Характеристики

Серия

—

SBR-UU

Фланец

—

нет

Корпус

—

есть

Все характеристики

378 руб.

/шт

419 руб.

Нет в наличии

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Заказать счет Счет

Запросить консультацию по подбору Консультация Проверим совместимость, подберем аналог, уточним срок

Гарантия 12 месяцев

Система скидок для постоянных клиентов

Резерв товара под ваши потребности

Несколько этапов проверки качества товара

Помощь
эксперта

+7 (812) 490-76-68

Заказать звонок

Оптовые цены

Выгодные условия для оптовых клиентов

Получить оптовый прайс

Бесперебойные поставки комплектующих

Заключение договоров сотрудничества

Заключить договор

Запрос финансовой отсрочки

Для постоянных клиентов

Получить отсрочку

Навигация по описанию

О товаре Расшифровка артикула Устройство Подбор Ограничения Размерный ряд Тех. параметры Применяемость Аналоги Наименования FAQ

О товаре SBR16-UU линейный подшипник с корпусом

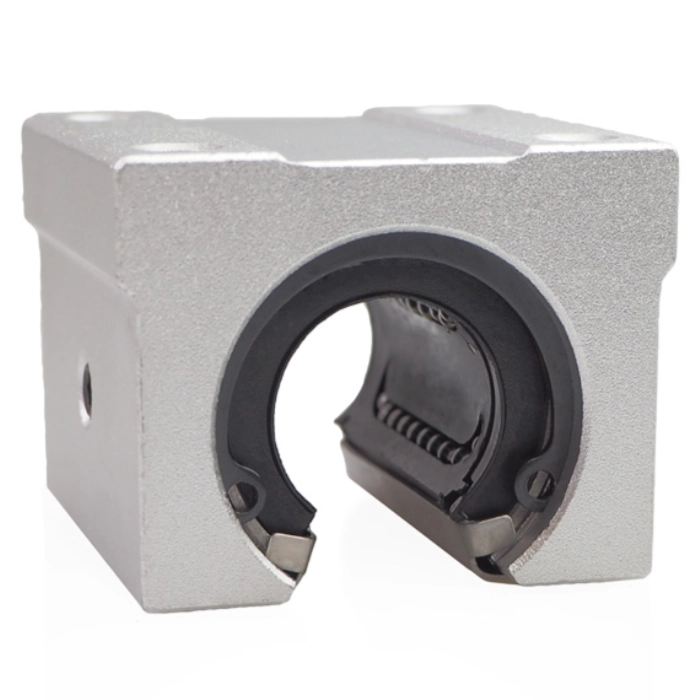

Линейный подшипник с корпусом SBR16-UU TECHNIX — бесфланцевая открытая каретка для перемещения по опорному круглому валу диаметром 16 мм. Модель занимает промежуточное положение между компактными и более крупными типоразмерами серии, сочетая небольшую ширину 45 мм с корпусом высотой 33 мм и длиной 45 мм. Пять контуров рециркуляции шариков поддерживают плавное движение подвижной части.

SBR16-UU предназначен для линейных узлов с опорной направляющей: вал устанавливается на опору, а корпус подшипника закрепляется на каретке. Такой формат удобен для компактной автоматизации, небольших координатных механизмов и лёгкой технологической оснастки.

Стоит обратить внимание

Перед заказом проверьте внутренний диаметр 16 мм, ширину корпуса 45 мм, высоту 33 мм, длину 45 мм, межцентровое расстояние креплений 30 мм и резьбу M5. Монтажная плоскость должна обеспечивать правильную соосность с валом.

Расшифровка артикула

Устройство и конструкция

Подбор и совместимость

Ограничения применения

Размерный ряд серии SBR-UU

Серия SBR-UU включает корпусные подшипники для опорных валов диаметром от 10 до 50 мм. SBR16-UU выделен в таблице как текущая модель.

Артикул	Внутренний диаметр, мм	Ширина, мм	Высота корпуса, мм	Длина корпуса, мм	Динамическая нагрузка, Н	Статическая нагрузка, Н
SBR10-UU	10	36	24	32	350	549
SBR12-UU	12	40	24	110	372	784
SBR16-UU	16	45	33	45	770	1170
SBR20-UU	20	48	39	50	860	1370
SBR25-UU	25	60	47	65	980	1560
SBR30-UU	30	70	56	70	1560	2740
SBR40-UU	40	90	72	90	2150	4010
SBR50-UU	50	120	92	110	3820	7940

Стоит обратить внимание

SBR16-UU относится к компактной части серии и подходит для вала 16 мм. По нагрузке он превосходит младшие модели, но уступает типоразмерам для валов 20 мм и более.

Технические параметры

Применяемость

Аналоги SBR16-UU

Для предварительного подбора замены SBR16-UU рассматривают корпусные линейные втулки для опорного вала Ø16 мм. Важно сравнить не только диаметр, но также рабочую высоту, длину корпуса, крепёж и нагрузки.

Производитель	Обозначение аналога	Комментарий по подбору
NBS / ISB	SBR 16-UU AS	Поисковое обозначение подшипника с корпусом для вала Ø16 мм; проверьте габариты и исполнение AS.
Samick	SBR16UU	Близкая маркировка корпусной втулки; перед заменой сопоставьте крепёжную схему и высоту рабочей оси.
TFN	SBR16-UU	Аналогичный поисковый индекс для вала Ø16 мм; характеристики уточняют по каталогу конкретного производителя.

Даже при одинаковом диаметре направляющей изделия могут различаться по монтажной высоте, длине корпуса и допустимым нагрузкам.

Стоит обратить внимание

NBS / ISB SBR 16-UU AS, Samick SBR16UU и TFN SBR16-UU указаны для предварительного поиска. Окончательную замену подтверждайте по технической документации.

Наименования и поисковые обозначения

Часто задаваемые вопросы

Что представляет собой SBR16-UU TECHNIX?

Это бесфланцевый линейный шариковый подшипник с корпусом открытого типа для опорного круглого вала диаметром 16 мм. Модель предназначена для компактных кареток и механизмов с направляющей на опоре.

Какой вал подходит для SBR16-UU?

Подходит круглый опорный вал номинальным диаметром 16 мм. Поверхность направляющей должна быть чистой, ровной и без повреждений, способных нарушить плавность хода.

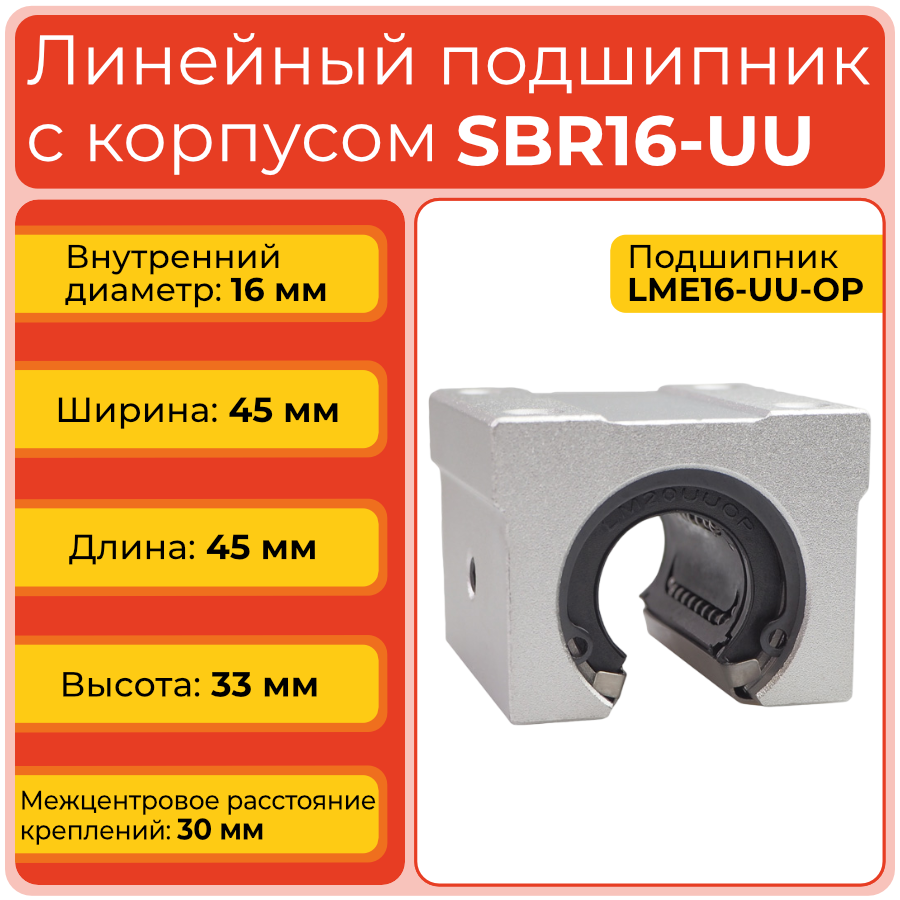

Какие размеры у корпуса SBR16-UU?

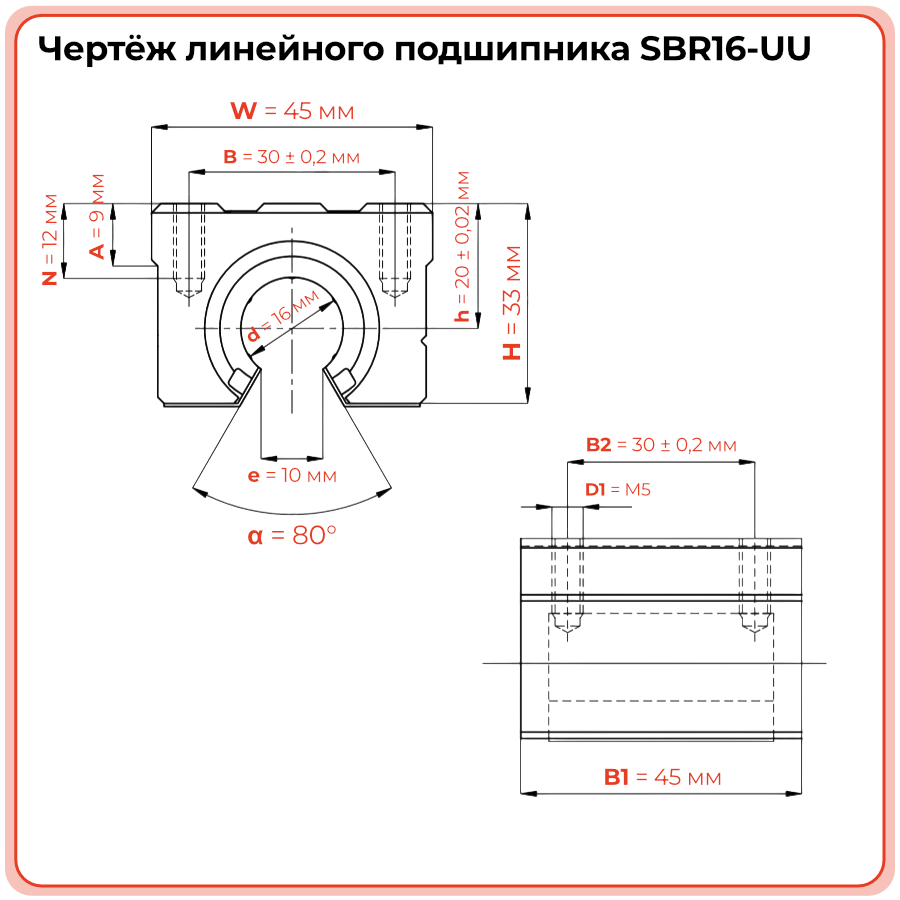

Ширина корпуса — 45 мм, высота — 33 мм, длина — 45 мм. Межцентровое расстояние креплений составляет 30 мм, используется резьба M5.

Как установить SBR16-UU?

Корпус закрепляют на ровной монтажной поверхности, совмещают втулку с валом Ø16 мм и равномерно затягивают крепёж. После установки проверяют соосность и плавность движения по всей длине направляющей.

Какая грузоподъёмность у SBR16-UU?

Динамическая нагрузка составляет 770 Н, статическая — 1170 Н. При расчёте механизма учитывают количество подшипников, направление усилия, расстояние между опорами и режим перемещения.

Где применяется SBR16-UU?

Модель используют в небольших координатных столах, автоматизированных модулях, лёгкой станочной оснастке, измерительном оборудовании и роботизированных механизмах с валом Ø16 мм.

Какие аналоги можно рассматривать?

Для предварительного поиска можно рассматривать NBS / ISB SBR 16-UU AS, Samick SBR16UU и TFN SBR16-UU. Перед заменой сравните крепёж, длину корпуса, высоту рабочей оси, уплотнения и нагрузки.

Нужна ли защита направляющей?

При наличии пыли, стружки или абразивных частиц рекомендуется закрывать рабочую зону кожухом и регулярно очищать вал. Уплотнения UU уменьшают загрязнение втулки, но не заменяют внешнюю защиту.

Как заказать SBR16-UU и получить помощь с подбором?

Оформите заказ через карточку товара на сайте TECHNIX или напишите в отдел продаж: zakaz@technix-rus.ru. Для подбора подготовьте диаметр вала, монтажные размеры, нагрузку, скорость перемещения, количество подшипников и условия эксплуатации.

Техническая информация (.pdf)

Линейные подшипники серии SBR UU 631,8 кб

Общая информация

Серия

SBR-UU

Корпус

есть

Фланец

нет

Производитель

TECHNIX

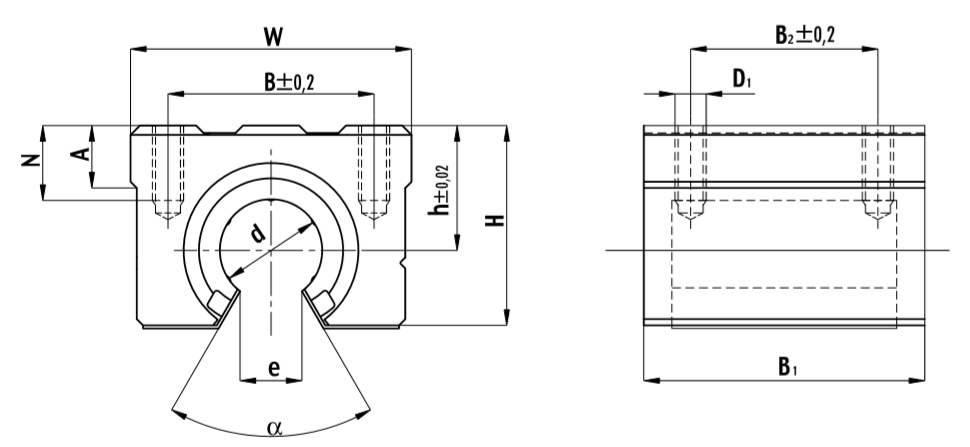

Габариты

Внутренний диаметр d, мм

Ширина W, мм

Технические параметры

Количество рециркуляций

Высота корпуса (H), мм

Зазор на корпусе подшипника e, мм

Размер крепежной резьбы D1, мм

Высота боковой юбки A, мм

Длина корпуса B1, мм

Межцентровое расстояние крепления на корпусе (вид спереди) B2, мм

Угол зазора на корпусе подшипника, α

80°

Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм

Динамическая нагрузка C, Н

770

Статическая нагрузка C0, Н

1170
